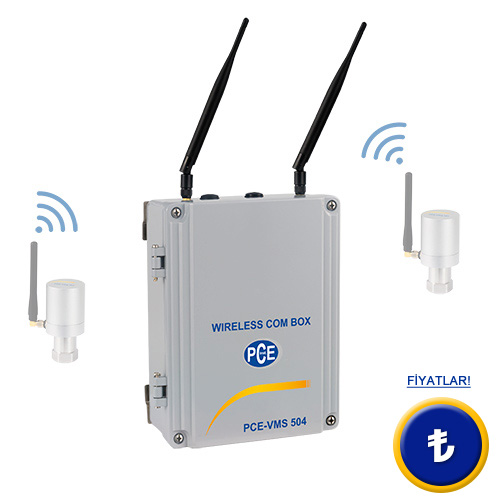

PCE-VMS 504 Wireless Titreşim-Kontrol Sistemi
Harici titresim Sensörleri ile Wireless Titreşim-Kontrol Sistemi /
Hızlanmanın, Hız'ın, Kayma'nın ve Sıcaklığın ölçümü için / mümkün olan genişletme imkanı: Maks. 6 baz istasyonunda (360 Verici), baz başı 60 verici

Wireless Titreşim-Kontrol Sistemi PCE-VMS 504 30 gr.'a kadar hızlanma alanındaki ve 5 ile 10 KHz'lik frekans aralığındaki titreşimi ölçer. Wireless Titreşim-Kontrol Sistemi PCE-VMS 504 harici Sensörler kullanmaktadır ve bunlar makinede titreşimi ölçer ve kablosuz alıcıya aktarır. Mıklatısları sayesinde bu Sensörleri makinelere kolayca yerleştirebilirsiniz ve böylece sadece makinelerin titreşimlerini değil ayrıca -20 °C'den +120 °C'ye kadar sıcaklığını ölçebilirsiniz. Kullanım esnasında Server Socket/Web İletişim ölçülen parametreleri direk olarak Wireless Titreşim-Kontrol Sistemi PCE-VMS 504'dün alıcısına aktarır ve veri toplamadan sonra Server'e yükler. Sistem Server ile bağlantı kuramazsa parametreler öncelikle alıcıda bağlantı kurulana kadar kaydedilir. Wireless Titreşim-Kontrol Sisteminin en büyük avantajı ise kullanıcıya kablosuz kullanım sunması ve uzun süreli titreşim ölçüm imkanı tanıması. Burada Wireless Titreşim-Kontrol Sistemi ve bu cihaza benzer çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz. Bu Wireless Titreşim-Kontrol Sistemin teknik bilgileri için aşağıdaki teknik özelliklere bakınız.
Wireless Titreşim-Kontrol Sistemi ya da web sitemizde bulunan diğer cihazlar hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz sizlere yardımcı olmaktan memnuniyet duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.:     (+90) 0 212 471 11 47
Faks:   (+90) 0 212 705 53 93
veya Servis sayfamızdanda ulaşabilirsiniz.

- ZigBee üzerinden kablosuz iletişim
- 5 Hz ve 10 kHz arası Frekans aralığı
- kablosuz çalışan Piezo-Sensörler
- büyük erişim
- her zaman genişletme imkanı

- Verici IP 65 korumalıdır
- 120 °C'ye kadar sıcaklık ölçümü
- 128 MB Hafıza (Alıcı istasyonu)
- yüksek pil çalışma süresi
- Karmaşık kablo bağlantıları gerektirmez

Teknik özellikler: Wireless Titreşim-Kontrol Sistemi PCE-VMS 504'ün alıcı istasyonu

İletişim tipi

ZigBee (PCE-VMS 501 ile)
Ethernet, Fiber Optik Kablo, Wireless (Server ile)

Frekans bandı

2,4 GHz

Arayüzler

Ethernet 2.0 IEEE802.3, TCP/IP, 10/100baseT

Hafıza kapasitesi

128 MB

Güç kaynağı

220 VAC veya POE

Çalışma sıcaklığı

-20 ... +50 °C

Boyutlar

250 x 210 x 100 mm

Ağırlık

2400 gr.

Teknik özellikler: Wireless Titreşim-Kontrol Sistemi PCE-VMS 504 için Verici PCE-VMS 501

Verici erişimi

Sanayi alanında maks. 100 m
(Serbest alanda 130 m)

Hızlanma aralığı

300 m/s²'ye kadar

Frekans aralığı

5 Hz ... 10 kHz

Resonans frekansı

16 kHz

Doğrusallık

1 %

Çapraz duyarlılık

≤5 %

Elektriksel izolasyon

<10⁸ Ω

Yükleme sınırı

1000 gr.

Ölçüm parametreleri

Hızlandırma, Hız, Kayma, Sıcaklık

İletim aralığı

Sensör başı min. 1 dak.
Kutuda 1 Sensör = 1 Dakika,
Kutuda 3 Sensör = 3 Dakika

A/D dönüştürme

24 Bit

Dalga formu ölçüm yolu

maks. 512 kB

Frekans çizgisi

800, 1600, 3200, 6400

Sıcaklık-Ölçüm aralığı

-20 ... +120 °C

Vida dişi

6 mm

Gövde malzemesi

Zemin 316 L Paslanmaz Çelik,
Üst kısım alüminyum alaşım

Güç kaynağı

1 x 3,6 V Lityum Pil (ER 34335)

Pil ömrü

1 Sene, aktarım aralığına göre

Boyutlar

Yükseklik: 80 mm
Çap: 40 mm

Ağırlık

217 gr.

Koruma tipi

IP 65

Çalışma sıcaklığı

-30 ... +70 °C
(125 °C'ye kadar yüzey sıcaklığı)

Wireless Titreşim-Kontrol Sistemi PCE-VMS 504'ün Teslimat içeriği

1 x Wireless Titreşim-Kontrol Sistemi PCE-VMS 504 PCE-VMS 504 Alıcı İstasyonu,
1 x Monitoring-Yazılımı, 1 x Ağ Kablosu (1,5 m), 1 x Ağ bağlantı Kablosu (1,5 m),
4 x Duvar montaj için Vida, 1 x Kullanım Kılavuzu

Wireless Titreşim-Kontrol Sistemi PCE-VMS 504 için ek öğeler

PCE-VMS 501

Titreşim Sensörü, Mıklatıs ayağı (Ø 20 mm),
Anten (L=90 mm),
Pil paketi dahil (1 Sene çalışma süresi)

PCE-VMS AD1

Borular için Adaptör (Ø 100 mm)

PCE-VMS AD5

Borular için Adaptör (Ø 500 mm)

PCE-VMS AD10

Borular için Adaptör (Ø 1000 mm)

SG-527

Adaptörleri sabitlemek için metal yapıştırıcı

PCE-VMS-PC

Monitoring-Yazılım için Server / Veritabanları yönetme (Müşteri tarafından Server sunulmazsa gereklidir)

PCE-VMS-CAL

Fabrika Kalibrasyonu (rückführbare 1-Punkt-Erst-Kalibrierung), pro Einachs-Sensor

PCE-VMS-CAL2

Werkskalibrierschein (izlenebilir 1-Nokta-Re-Kalibrasyon), pro Bir Eksen-Sensör başı

Wireless Titreşim-Kontrol Sistemi PCE-VMS 504 için ek hizmet

PCE-VMS-IB

Kontrol Sistmenin kurulumu

PCE-VMS-SV

Yerinde bakım ziyareti

PCE-VMS-FW

Monitoring-Uzaktan bakım - Remote Deskop açma (Titreşim Grafiklerin ve Titreşim Verilerin analizi için)
