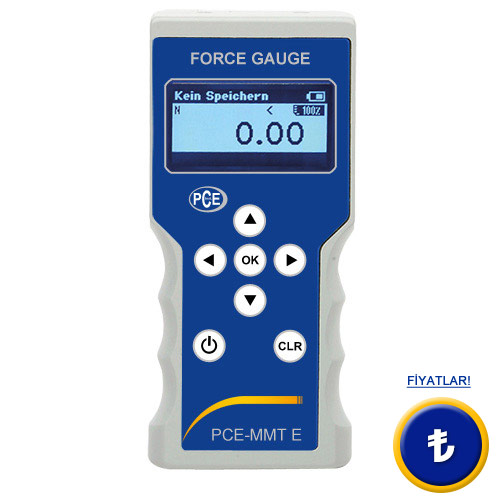

PCE-MMT E Universal Tork-Ölçüm Cihazı
Makine ve kurulum yapımı için Universal Tork-Ölçüm Cihazı / 1 ... 5000 Nm /
IP 64 koruma / 50 ... 2000 Hz ölçüm Frekansı / TEDS ile çeşitli Sensörler / dahili Flash hafıza ve hafıza kartı / isteğe bağlı SoftPCE Yazılımı

Universal Tork-Ölçüm Cihazı PCE-MMT E'nin ana kullanım alanını şanzıman ve motorların geliştirilmesinde bulunmaktadır çünkü tork devir hızı ile gücün önemli ölçüleridir. Böylece Universal Tork-Ölçüm Cihazı PCE-MMT E makine ve kurulum yapımında, sürücü, konveyör ve test teknolojisinde kullanılabilir.

Universal Tork-Ölçüm Cihazı PCE-MMT E tork ölçümünü harici tork ölçer ile gerçekleştirir. Bu harici tork ölçeri ek olarak sipariş edebilirsiniz. Bu tork ölçerler Sensördür ve ölçülecek nesnelerin form değişikliğinden tork'u belirler. Universal Tork-Ölçüm Cihazı PCE-MMT E 1 ve 5000 Nm'e arası ölçer. Universal Tork-Ölçüm Cihazı PCE-MMT E'nin Sensörleri IP64 korumalıdır ve dahili TEDS-Modüle* sahiptir. Ölçüm Frekansı 50 ve 2000 Hz arası ayarlanabilir. Hafıza fonksiyonu sayesinde ölçülen değerleri Excel uyumlu *.csv-Dosyası olarak kaydetme imkanı vardır. Dahili hafıza 128 kB'dır ve 2 GB'lık hafıza kartı teslimata dahildir. Ek olarak alınabilen SoftPCE yazılımı sayesinde kaydedilen veriler bilgisayara aktarılabilir ve arşiflenebilir. Universal Tork-Ölçüm Cihazı iki M6 deliklerin yüzey ve arka kısmına monte edilebilir. Universal Tork-Ölçüm Cihazın diğer özelliği ise diğer isteğe bağlı olarak sipariş edilebilen Sensörler ile güç ölçümü için kullanılabilmesidir.

Burada Universal Tork-Ölçüm Cihazı ve bu cihaza benzer çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz. Bu Universal Tork-Ölçüm Cihazın teknik bilgileri için aşağıdaki teknik özelliklere bakınız.
Universal Tork-Ölçüm Cihazı ya da web sitemizde bulunan diğer cihazlar hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz sizlere yardımcı olmaktan memnuniyet duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.:     (+90) 0 212 471 11 47
Faks:   (+90) 0 212 705 53 93
veya Servis sayfamızdanda ulaşabilirsiniz.

- aydınlatmalı 2,8" LCD-Ekran
- 1 ... 5000 Nm (çeşitli Sensörler)
- dahili hafıza ve 2 GB SD-Kartı

- 2 dijital Open-Collector-Çıkışları
- TEDS Modüller bağlanabilir
- isteğe bağlı olarak SoftPCE Yazılımı

Universal Tork-Ölçüm Cihazı PCE-MMT E'nin Teknik özellikleri

Ölçüm belirsizliği

Nominal karakteristik değerinden ≤ ± 0,05 %

Ölçüm Frekansı

50 ... 2000 Hz, ayarlanabilir

Prosesör

32 bit RISC μ Prosesör, 128kB FlashA

Ekran

7-pozisyonlu + virgül
aydınlatmalı, grafik 2,8´´ LCD-Ekran
(128 x 64 Piksel)

A/D Dönüştürücü

24 bit

Analog Güç Sinyal Çıkışı

0 ... 2 V DC

Ekran çözünürlüğü

± 50.000 dijit

Limit değer sinyali

2 dijital Open-Collector-Çıkış, programlanabilir

Güç kaynağı

4 AA Ni-MH Akümülatörler + USB-Şarj cihazı
Standart pil kullanım imkanı

Veri kaydı

128 kB Flash-Hafıza
değiştirilebilir SD-Kart 2 GB

Veri kayıt frekansı

Gerçek zamanlı online kaydında 2.000 Hz'e kadar

Veri aktarımı (USB)

Bilgisayara gerçek zamanlı sürekli ölçüm verisi aktarımı için Cihazın Streaming Client olarak bağlantısı (...100 Hz)

csv-Formatı olarak aktarım imkanı

Gerçek zamanlı ölçüm değerlerin göstergesi

isteğe bağlı SoftPCE Yazılımı
(Win XP/Vista, Win 7 ve 8)

Boyutlar

170 x 75 x 35 mm

Ağırlık

yakl. 620 gr.

Çalışma süresi

yakl. 10 h Akü çalışma süresi

Gövde

RAL7035'e göre Alüminyum döküm gövde

tutma yerleri ve 2 esnek montaj için yüz ve arka kısım için M6 bağlantı delikleri ile

* TEDS nedir?

TEDS altında Transducer Electronic Datasheet anlaşılmaktadır. Bu uluslararası Sensör standardıdır. Bütün TEDS-Ölçüm hücreleri Sensörlerinde veya fişlerinde bulunan bir kayıt çip'e sahiptir ve bunun üstünde ölçüm hücresi hakkındaki genel bilgiler bulunmaktadır. Bu biligler örn. seri no'su, ölçüm aralığı veya kalibrasyon verileri olarabilir. Eğer TEDS-Ölçüm Hücresi Ölçüm Cihazına bağlı ise çip'de kaydedilmiş olan bilgileri görebilirsiniz.

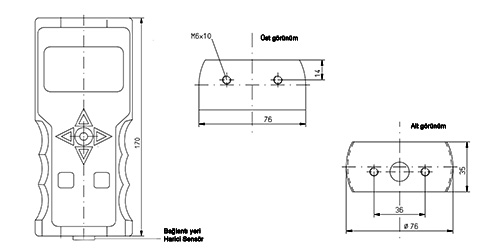

Universal Tork-Ölçüm Cihazı PCE-MMT E'nin boyutları

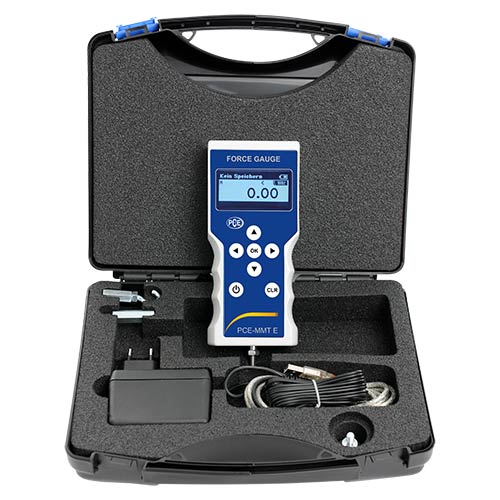

Universal Tork-Ölçüm Cihazı PCE-MMT E'nin Teslimat içeriği

1 x PCE-MMT E Universal Tork-Ölçüm Cihazı, 1 x SD Hafıza Kartı 2 GB,
1 x Kalibrasyon Sertifikası, 1 x USB-Şarj Cihazı, 1 x USB-Kablo

Universal Tork-Ölçüm Cihazı PCE-MMT E'nin Şarj Adaptörü

Universal Tork-Ölçüm Cihazı PCE-MMT E'nin teslimat içeriğinde USB-Şarj Adaptörü bulunmaktadır. Bunun yardımıyla cihazda bulunan Ni-Mh Akümülatörler kolayca şarj edilebilir. Şarj işlemi sonlandırıldıktan sonra akülerin çalışma süresi 10 Saat'dir. Alternatif olarak Universal Tork-Ölçüm Cihazı PCE-MMT E standart pil ile kullanılabilir.

Universal Tork-Ölçüm Cihazı PCE-MMT E'nin USB-Veri Kablosu

Universal Tork-Ölçüm Cihazı PCE-MMT E'nin standart teslimat içeriğinde ayrıca USB-Veri Kablosu bulunmaktadır. Bu USB-Kablo sayesinde ölçülen değerler kayıt edilebilmesi, işlenebilmesi ve arşiflenebilmesi için hızlı bir şekilde bilgisayara aktarılabilir. Veri analizi isteğe bağlı olarak alınabilen SoftPCE yazılım programı yardımıyla gerçekleştirilebilir. Yazılım sayesinde gerçek zamanlı ölçüm değerleri görüntülenebilir..

Universal Tork-Ölçüm Cihazı PCE-MMT E için ek öğeler

Universal Tork-Ölçüm Cihazı PCE-MMT E için Sinyal Kablosu

Kablo aşağıda belirtilen noktalar için kullanılabilir:

- Sensör giriş sinyalleri (harici Güç veya Tork
  Sensörün)

- Limit Değer Sinyali
  (örn. otomatik makine stop'u için)

- Artımsal Sinyaller, 5-V Seviye
  (Enkoder ile yol veya açı ölçümü için artımsal
  giriş, örn.: PCE-TF 3 / PCE-TF 5'in travesler
  yolu)

Çekme ve Basınç Gücü Ölçüm Cihazı PCE-MMT E için Analog Sinyal Kablosu

Kablo aşağıda belirtilen noktalar için kullanılabilir:

- Güç Sinyali ± 2V DC (Analog-Çıkış)

Tork Ölçer PCE-SA Serisi

- mevcut Sensörler: 1 Nm, 2,5 Nm, 10 Nm,
  20 Nm, 50 Nm, 100 Nm, 200 Nm, 500 Nm,
  1000 Nm, 2000 Nm, 5000 Nm

- statik Reaksiyon-Tork için

- DIN 3121'e göre Standart-Kare bağlantısı

- Makinelere sürekli montaj için

- Sensör içine TEDS-Modülü monte edilmiştir

Tork Ölçer PCE-SB Serisi

- mevcut Sensörler: 10 Nm, 20 Nm, 50 Nm,
  100 Nm, 200 Nm, 500 Nm,
  1000 Nm, 2000 Nm, 5000 Nm

- statik Reaksiyon-Tork için

- Flanş bağlantısı

- yüksek sertlik

- Sensör içine TEDS-Modülü monte edilmiştir

Sensörler sayesinde Universal Tork-Ölçüm Cihazı ile güç ölçümleri gerçekleştirilebilir:

Güç Ölçer PCE-HD Serisis 25 - 500

- mevcut Sensörler: 25 kN, 50 kN, 100 kN,
  250 kN, 350 kN, 500 kN

- paslanmaz çelikten ve hermetik kaynaklı

- IP 68 korumalı

- Fişte TEDS-Modülü ile mevcuttur

Güç Ölçer PCE-HD Serisi 1000 - 5000

- mevcut Sensörler: 1000 kN, 3000 kN,
  5000 kN

- katı silindirik ölçüm gövdesi

- IP 67 korumalı

- Fişte TEDS-Modülü ile mevcuttur

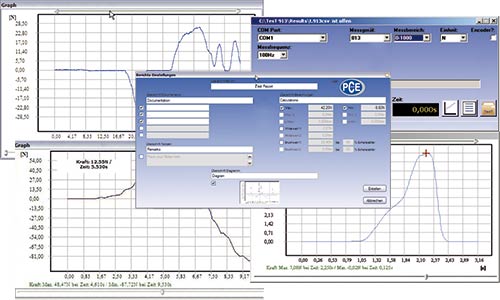

Universal Tork-Ölçüm Cihazı PCE-MMT E'nin gerçek zamanlı ölçüm değerlerini grafik
olarak göstermek için SoftPCE Yazılımı

Ayrıca Universal Tork-Ölçüm Cihazı PCE-MMT E için isteğe bağlı olarak alınabilinenler

Analog güç sinyal çıkış için 2-Nokta-Kalibrasyon
Enkoder ile yol veya açı ölçümü için artımsal giriş bağlantısı
