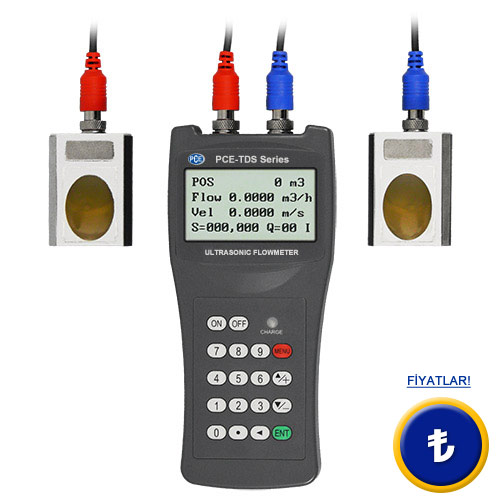

PCE-TDS 100 Serisi Ultrasonik - Akış Ölçüm Cihazı
20 - 100 mm veya 50 - 700 mm'lik boru büyüklükler  / Çalışma Süresi-Fark Yöntemine göre / Akıntı hızını ve Akışı belirlemek için / homojen sıvılar için ölçüm yöntemi

Ultrasonik - Akış Ölçüm Cihazı PCE- TDS 100 Serisi kontrol ölçümler veya borunun akışını hızlı bir şekilde belirleme için kullanılmaktadır ve bunun için taşınabilir / kolayca kurulabilen bir ölçüm sistemidir. Ultrasonik - Akış Ölçüm Cihazı PCE- TDS 100 Serisi Çalışma Süresi-Fark Yöntemine göre çalışmaktadır. Akış Ölçüm Cihazının ölçüm prensibi çok kolaydır. Bir borunun eğimli ölçümünde akışla ölçümü akışa karşı ölçümünden daha az zaman alır. Akışa karşı ölçüldüğünde akışının hızı yükselirse ölçüm yavaşlar ama akışın yönüne doğru ölçülürse ölçüm akışın hızına uyar ve daha hızlı ölçüm yapılabilir. Akış zamanın arasındaki fark direkt olarak akışın hızına bağlıdır. Bu etkiyi Akış Ölçüm Cihazı akıntı hızını ve akışı belirlemek için kullanır. Ölçüm esnasında elektro-akustik dönüştürücüler („Piëzoetkisi“) borudaki sıvıya kısa ultrasonik impuls gönderip almaktadır. Dönüştürücüler ölçüm borunun iki tarafında uzunlamasına durmaktadır. Sağlam Sensörler borunun üstüne yerleştirilir ve örn. kablo bağı ile bağlanır. Kısa bir zaman için Ekran Akış hızını gösterir. Akış Ölçüm Cihazı ölçüm için metal borularda, plastik borularda veya lastik borularda kullanılabilir. Burada Ultrasonik - Akış Ölçüm Cihazı ve bu cihaza benzer çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz. Bu Ultrasonik - Akış Ölçüm Cihazın teknik bilgileri için aşağıdaki teknik özelliklere bakınız.
Ultrasonik - Akış Ölçüm Cihazı ya da web sitemizde bulunan diğer cihazlar hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz sizlere yardımcı olmaktan memnuniyet duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.:     (+90) 0 212 471 11 47
Faks:   (+90) 0 212 705 53 93
veya Servis sayfamızdanda ulaşabilirsiniz.

- iyileştirme için idealdir
- Süreç kesintisi olmadan kurulum
- kolay montaj
- doğru ve güvenilir

- basınç kaybı yoktur
- bakım gerekmez, hareketli parça yoktur
- aşınmasız
- kontrol ölçümleri için taşınabilir Cihazlar

Teknik özellikler

Model

PCE-TDS 100HS

PCE-TDS 100H

Boru büyüklüğü

20 ... 100 mm

50 ... 700 mm

Sensör

TDS-S1

TDS-M1

Sensör sıcaklık alanı

0 ... +70 °C

0 ... +70 °C

Sensör boyutu

45 x 30 x 30 mm

60 x 45 x 45 mm

Sensör ağırlığı

75 gr.

250 gr.

Sensör kurulumu

V, (N,W)

V, Z

Ölçüm aralığı

0,01 - 30 m/s

Çözünürlük

0,0001 m/s

Hassasiyet

Ölçüm değerinden ±1 %

Doğrusallık

0,5 %

Tekrarlılık hassasiyeti

0,2 %

Yanıt süresi

0 - 999 saniye, serbestçe konfigüre edilebilir

Ölçüm aracı

bütün sıvılar

Ölçüm Sensörü kablosu

yaklaşık 5 m

Ekran

4 x 16 LCD

Güç kaynağı

3 x AAA Ni-H Akü

Şarj aleti

100 - 240 V/AC

Arayüz

RS-232C

Data Logger

2000 kayıt noktası

Gövde

ABS

Çanta boyutları

100 x 66 x 20 mm

Sıcaklık

0 ... 70 °C

Ağırlık

Piller ile 514 gr.

Kullanım görüntüleri

Ultrasonik - Akış Ölçüm Cihazı PCE-TDS 100HS’in bir boru sisteminde ölçüm yaparken.

Burada Ultrasonik - Akış Ölçüm Cihazı PCE-TDS 100H’nin elektro akustik dönüştürücülerini görmektesiniz.

Teslimat içeriği

1 x Ultrasonik - Akış Ölçüm Cihazı
2 x Sensör (TDS-S1 veya TDS-M1)
2 x 5 m bağlantı Kablosu
2 x sabitleme Zinciri
3 x AAA Ni-H Akü
1 x Şarj kablosu
1 x Kontakt jeli
1 x Mezro
1 x Alüminyum Çanta
1 x Kullanım Kılavuzu

Burada sağlam alüminyum Çantasında bulunan teslimat içeriğini görmektesiniz.

Ek öğeler

- 50 mm - 700 mm'lik boru boyutları için
  Standard-Sondalar TDS-M1 / 0 ... 70 °C
  Boyutlar: 60 x 45 x 45 mm

- 20 mm - 100 mm'lik boru boyutları için
  Minyatür-Sondalar TDS-S1 / 0 ... 70 °C
  Boyutlar: 45 x 30 x30 mm

- 20 mm - 100 mm'lik boru boyutları için
  Yüksek-Sıcaklık-Sondalar TDS-S1H /
  0 ... 160 °C
  Boyutlar: 90 x 85 x 24  mm

Akış hızının Çalışma Süresi-Fark Yöntemine göre hesaplaması aşağıdaki denklem ile yapılır:

v – Aracın orta akış hızı
T1 – Akıntı ile ultrasonik sinyalin çalışma süresi
T2 – Akıntıya karşı ultrasonik sinyalin çalışma süresi
L – Ultrasonik yolunun uzunluğu
α – Akıntıya göre ultrasonik'in açısı
