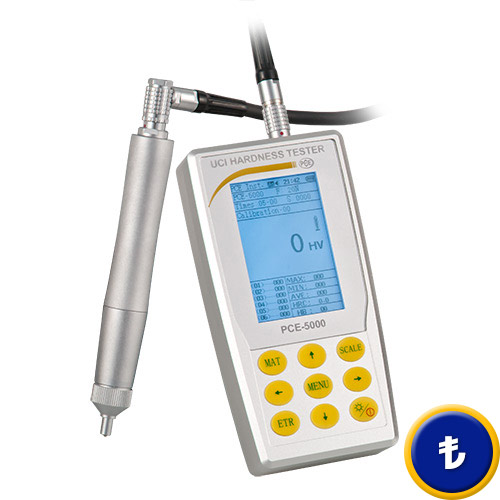

PCE-5000 Ultrason-Sertlik Ölçer
Ultrasonic Contact Impedance - Yöntemine göre Ultrason-Sertlik Öçler /
zor ulaşılabilecek yerlerde ölçümler için / paslanmaz çelik gövdenin içinde sağlam cihaz / arka plan aydınlatmalı LCD / metalik nesnelerde zararsız ölçüm

Ultrason-Sertlik Ölçer PCE-5000 1961 yılında patentlenmiş bir Ölçüm Cihazındandır. Ultrason-Sertlik Ölçer PCE-5000 ile gerçekleştirilen sertlik ölçümü cihazda bulunan ve yay üstünde oturan elmas ile yapılır. Yapısı ve ölçüm metoduna göre bu Ultrason-Sertlik Ölçer metalik malzemelerde kolay ve zararsız ölçüm yapan bir Ölçüm Cihazı olarak tanımlanır. Ultrason-Sertlik Ölçer çeşitli parçalarda ve çeşitli birimlerde ölçüm yapabilir. Birim olarak Rockwell, Brinell ve Vickers sayılabilir. Ultrason-Sertlik Ölçer PCE-5000'de bulunan RS-232-Arayüz sayesinde bilgisayar ile bağlantı kurulabilir ve ölçüm değerler görüntülenebilir veya yazdırılabilir. Ultrason-Sertlik Ölçer PCE-5000 ile maksimum değerler ayrıca ortalama değerler ölçülebildiği için kullanıcı ölçüm değerleri hakkında geniş bir bakış oluşturabilir. Ölçüm çeşitli noktalarda gerçekleştirildiği zaman otomatik olarak Ultrason-Sertlik Ölçer ortalama değeri hesaplar. Yapısı sayesinde PCE-5000 zor ulaşılabilen yerlerde kullanabilir ve ayrıca cihazın grafik ekranında ölçümler kolaylıkla okunabilir. İsteğe bağlı Kalibrasyon sayesinde Ultrason-Sertlik Ölçer kullanıcı sayesinde her kullanışdan sonra tekrar kalibre edilebilir. Örn. Cihaz üç aydan fazla kullanılmadıysa, çevresel koşulların değişmesi, sonda'nın belirli miktarda ölçüm gerçeklerştirdiyse veya Kalibrasyon Standardına sapma olursa Kalibrasyon yapılabilir. Burada Ultrason-Sertlik Ölçer ve bu cihaza benzer çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz. Bu Ultrason-Sertlik Ölçerin teknik bilgileri için aşağıdaki teknik özelliklere bakınız.
Ultrason-Sertlik Ölçer ya da web sitemizde bulunan diğer cihazlar hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz sizlere yardımcı olmaktan memnuniyet duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.:     (+90) 0 212 471 11 47
Faks:   (+90) 0 212 705 53 93
veya Servis sayfamızdanda ulaşabilirsiniz.

- yüksek hassasiyet
- HV, HB, HRC, HRB, HRA, MPa kontrolü
- 1000 ölçüm grubu için hafıza
- hızlı ölçüm
- büyük LCD-Ekran

- metalik malzemeler için
- küçük alanda ölçüm imkanı sunmaktadır
- ulaşımı zor olan yerler için
- kolay Kalibrasyon
- RS-232 Arayüz

Ultrason-Sertlik Ölçer PCE-5000'nin Teknik özellikleri

Ölçüm aralığı

Rockwell

20,3 ... 68,0 HRC
41,0 ... 100,0 HRB
61,0 ... 85,6 HRA

Brinell

76 ... 618 HB

Vickers

80 ... 1599 HV

Çekme direnci

255 ... 2180 N/mm²

Hassasiyet

Rockwell HRC

Brinell HB

Vickers HV

Genel teknik veriler

Ölçüm prensibi

Ultrasonic Sonic Impedance

Ölçüm yönü

360 °

Ölçüm süresi

2 Saniye

Sertlik birimlerin göstergesi

HRC, HV, HB, ek olarak: HRA, HRB, MPa

Ekran

arka plan aydınlatmalı Grafik-LCD-Ekran

Minimum malzeme kalınlığı

2 mm

Hafıza

2000 ölçüm grubuna kadar
20 Kalibrasyon değerina kadar

Ölçüm sondası

Standart Sonde Kontrol Kuvveti 20 N

Kablo uzunuğu

1,5 m

İstatistik

Tek değer, Min./Maks., Orta değer

Güç kaynağı

4,2 V Akü, 4800 mAh (tekrar şarj edilebilir)

Kullanım süresi

yakl. 10 Saat (arka plan aydınlatmasız)

Boyutlar

162 x 81 x 31 mm (Cihazı)

Çevresel sıcaklık

-10  ... +40 °C

Depolama sıcaklığı

-20 ... +60 °C

Bağıl Nem

≤ 85 %

Ağırlık

Sonda dahil yakl. 755 gr.

Ultrason-Sertlik Ölçer PCE-5000'nin Teslimat içeriği

1 x PCE-5000 Ultrason-Sertlik Ölçer
1 x Sonda 20 N (Standart)
1 x Kablo
1 x Akü Blok, 4,2 V
1 x USB-Kablo,
1 x USB-Adaptör,
1 x Tornavida,
1 x Sonda için silikon koruma kapağı,
1 x Arayüz Kablosu RS-232,
1 x Fabrika çıkışı Ürün Sertifikası,
1 x sağlam stabiler Servis-Çanta,
1 x Kullanım Kılavuzu

Ultrason-Sertlik Ölçer PCE-5000'nin diğer kullanım görüntüleri

Ultrason-Sertlik Ölçer PCE-5000 büyük LCD-Ekrana sahiptir ve ölçülen değerleri böylece rahatça okuma imkanı tanır çünkü cihaz ölçüm sondası ile 1,5 m uzunluğunda bir kablo ile bağlıdır.

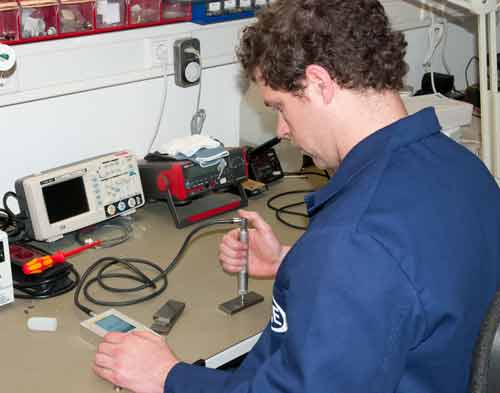

Burada Ultrason-Sertlik Ölçer metal parçasında ölçüm yaparken görülmektedir.

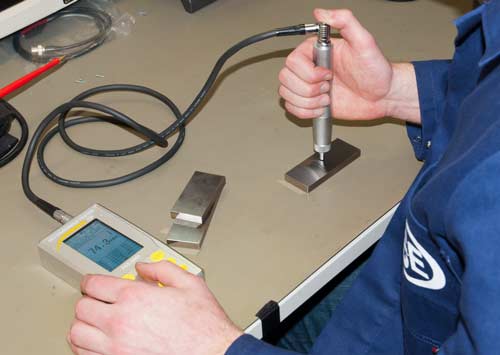

Ultrason-Sertlik Ölçerin büyük ekranı sayesinde değerler kolay ve rahat bir biçimde okunabilir. Ayrıca ulaşması zor olan yerlerde ölçüm yapılabilmesini sağlayan uzun kablosu görülmektedir.

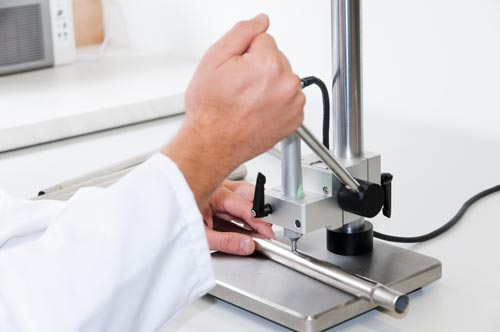

Ultrason-Sertlik Ölçer PCE-5000 isteğe bağlı olarak alınabilen Test Standı ile kullanılabilir. Tekrarlanabilir ve doğru sonuçlar böylece garanti edilebilir.

Ultrason-Sertlik Ölçer PCE-5000 için isteğe bağlı olarak alınabilen ek öğeler

ISO-Kalibrasyon / Sertifikalandırma
Ultrason-Sertlik Ölçeri dahili kalite kontrole dahil etmek isteyen ya da yıllık yeniden Kalibrasyona eklemek isteyen Şirketler için. ISO Standardına uygun Sertifika, bütün ölçüm değerlerinin yer aldığı bir Laboratuar Kalibrasyonundan oluşmaktadır. Ayrıca, talep eden kişinin ya da Şirketin bilgileri Sertifikada yer alır.

Ek Ölçüm Sondaları
10 N - Ölçüm Sondası
50 N - Ölçüm Sondası
98 N - Ölçüm Sondası

Ultrason-Sertlik Ölçümüne ek ölçüm Sondaları bağlanabilir. Aralarındaki fark ise bir ölçüm sonucu alabilmek için kullandıkları test gücüdür. Çeşitli Sondalar nesnenin sertliğini yüzeylerdeki pürüzlülüğe bağlı olarak ölçerler. 20 N standart sondaları 5  µm'den düşük pürüzlü yüzeyleri ölçer. 10 N-Sondsı 3,2 µm'den düşük pürüzlü yüzeyleri ve 98 N -  Sondası 15 µm'den düşük pürüzlü yüzeyleri ölçer.

Destek Halkaları
Düz Destek Halkası
Silindir formundaki Destek Halkası (küçük)
Silindir formundaki Destek Halkası (büyük)

Ultrason-Sertlik Ölçer için olan Destek Halkaları ölçüm sondasının üstüne vidalanır ve çeşitli yüzey formların üstünde ölçüm imkanı sunar.

Kalibrasyon Blokları
28 ... 35 HRC
38 ... 43 HRC
48 ... 53 HRC
58 ... 63 HRC
300 ... 500 HV

Ultrason-Sertlik Ölçerin yüksek hassasiyetini sağlamak için çeşitli Kalibrasyon Blokları mevcuttur ve bunların yardımıyla Cihazın Kalibrasyonu gerçekleştirilebilir.
