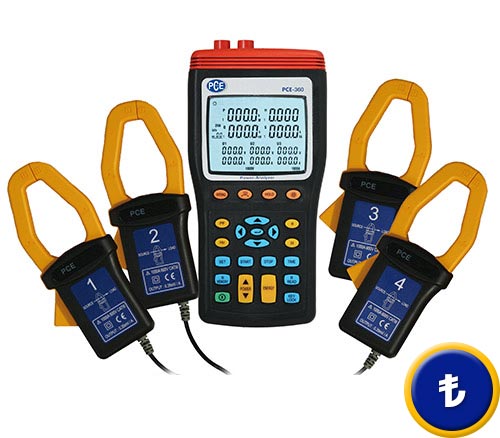

PCE-360 Üç Fazlı Güç Analizörü

üç fazlı güç ve enerji ölçüm cihazı (gerçek zamanlı) / veri hafızalı / PC için arayüz ve yazılım

Üç fazlı Güç Analizörü (Power Analyzer) PCE-360 bir veya üç fazlı güç analizleri için idealdir. Büyük ekranı ile ekranda 10 değeri bir anda görebilirsiniz. Dört Akım Pensinin bir anda bağlayabilirsiniz. Manuel modunda üç fazlı Güç Analizörü 99 ölçüm değeri direk kaydedebilir. Data logger modunda 20.000 değere kadar kaydedebilirsiniz. Böylece üç fazlı Güç Analizörü uzun süre analizleri için kullanılabilir. Cihazda kaydedilen değerler daha sonraki değerlendirmeler için bilgisayara aktarılabilir. Ölçümü gerçekleştirmek ve değerlendirmesini yapmak için gerekli herşey teslimata dahildir (yazılım ve veri kablosu dahil). Güç ölçüm cihazı fabrika kalibrasyonlu olarak teslim edilir ve istendiğinde opsiyonel ISO laboratuar kalibrasyonu alınabilir (ilk siparişte ya da yıllık yeniden kalibrasyonda). Burada üç fazlı Güç Analizörü ve bu cihaza benzer çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz. Bu üç fazlı Güç Analizörün teknik bilgileri için aşağıdaki teknik özelliklere bakınız.
Üç fazlı Güç Analizörü ya da web sitemizde bulunan diğer cihazlar hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz sizlere yardımcı olmaktan memnuniyet duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.:     (+90) 0 212 471 11 47
Faks:   (+90) 0 212 705 53 93
veya Servis sayfamızdanda ulaşabilirsiniz.

  - gerçek zamanlı kontrol, kayıt ve akım /
    gerilim ölçümü (Reel-Efektif Değer)
  - güç faktörünü ve faza açısını, aktif güçü,
    görünen güçü ve reaktif gücü ölçer
  - sıfır güç ölçümü için akım pensi
  - maks. güç çapı 40 mm
  - yazılım ile analiz edilebilir harmonik
    (Geriliminin ve akımın harmoniği)

  - 512 K Data Logger (20000 Ölçüm değeri)
  - 99 bireysel ölçüm için harici hafıza
  - dahili USB arayüz, USB-PC-Kablo ve
    Aktarma- ve Değerlendirme-Yazılımı
  - 10 göstergeli büyük ekran
  - Ek olarak ISO kalibrasyon imkanı

El tipi ve üniversal kullanılabilen üç fazlı Güç Analizörünün güç kaynağı dağıtıcısındaki görüntü.

Sağdaki resimde görüldüğü gibi bu cihazın akım pensleri çok kompakt bir yapıya sahiptir.

Akım penslerin büyük ağzı ile büyük kablolarda ve busbar sistemlerinde ölçümü kolaylıkla yapabilirsiniz.

Teknik özellikler

Ölçüm aralığı / Hassasiyet / Çözünürlük

Gerilim ölçümü

Akım ölçümü

P efektif güç

S görünür güç

Q reaktif güç

PF güç faktörü

Faz açısı

Frekans ölçümü ( U > 50V)

Döner alan tanıma ( UL> 50V)
Efektif çalışma

Görünür çalışma

Reaktif çalışma

50 ... 600,0 V Reel-Efektif Değer
ölçüm değerinin %± 0,3 + 10 dijit / 0,1 V
3 ... 999,9 A Reel-Efektif Değer
ölçüm değerinin %± 0,5 + 15 dijit / 0,1 A
150 W ... 999,9 kW
ölçüm değerinin %± 1 + 20 dijit / 0,1 KW
150 VA ... 999,9 kVA
ölçüm değerinin %± 1+ 20 dijit / 0,1 KVA
150 Var ... 999,9 kVar
ölçüm değerinin %± 1+ 20 dijit / 0,1 KVar
0 ... +1
±3 dijit / 0,001
-90° .... +90°
±3 dijit / 0,1
40 ... 100 Hz
ölçüm değerinin %± 0,1 + 2 dijit / 0,1 Hz

0 ... 9999 MWh
ölçüm değerinin %± 1+ 20 dijit
0 ... 9999 MVAh
ölçüm değerinin %± 1+ 20 dijit
0 ... 9999 MVarh
ölçüm değerinin %± 1+ 20 dijit

maks. akım penslerin ağız büyüklüğü

40 mm

Veri hafızası

512 kB (kalıcı hafıza)

Arayüz

Optik (yalıtımlı)

Yazılm ve veri kablosu

Her ikisi de teslimata dahil, Win 2000,
XP ve ME ile

Ekran

Arka plan aydınlatmalı LCD-Ekran

Güç kaynağı

8 x 1,5 V AA tipi pil (minyon)

Boyutlar

235 x 117 x 54 mm

Boyutlar

730 gr.

Çevresel koşullar

Maksimum % 85 bağıl nem / 0 ... + 35 °C

Koruma çeşidi / Standartlar

IP 30 / IEC 61010, 600 V/CAT III

Üç fazlı Güç Analizör PCE-360'nın akım ölçüm şeması

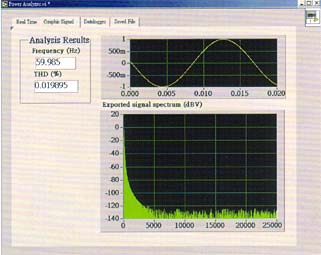

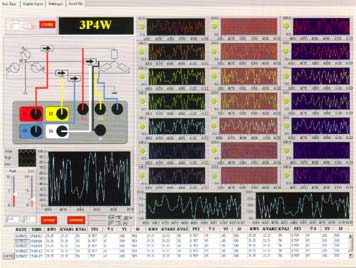

Yazılım

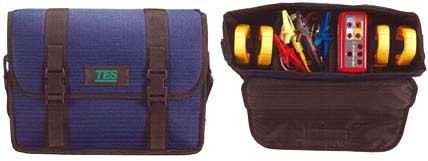

Teslimat içeriği
1 x PCE-360 üç fazlı Güç Analizörü, 4 x Akım Pensi, 4 x her biri 3 m kablolu yalıtılmış basınç pensi, 4 x güvenlik ölçümü kablosu, 8 x pil, 1 x adaptör, 1 x taşıma çantası, 1 x USB-PC-Kablosu, 1 x yazılım (ingilizce, almanca resimli ve anlatımlı), kullanım kılavuz u



Opsiyonel öğeler
- ISO kalibrasyon sertifikası (cihazı, şirket dahili
  kontrol aygıtlarına dahil etmek isteyen şirketler
  için). ISO sertifikası bir laboratuar kalibrasyonu
  ile bütün ölçüm değerlerinin kontrol edildiği
  sertifikadan oluşur.

- RS-232-USB-Adaptörü (verileri bir laptopa aktarmak için)

Burada “Güç Analizörü” sınıfı altında yer alan diğer cihazları bulabilirsiniz:

- PCE-PA 6000 Güç Analizörü
  (Aktif Güç, Görünen Güç, Güç Faktörü ve Enerji tüketim Ölçüm Cihazı ve yazılım ile)

- GPM-60 Güç Analizörü
  (10 ölçüm değerine kadar ölçümler için Ölçüm Cihazı / 0,0 W ... 4 kW / 0,0 ... 600 V und
   0,0 ... 15 A)

Güç ölçüm cihazının kullanımında dikkat edilmesi gerekenler / güvenlik uyarısı:
- Güç ölçüm cihazının, pensleri ya da kablosu zarar gördüğü anlaşıldığında sakın kullanmayın.
- Platin konduktörlerde ölçüm yapılırken mutlaka çok dikkatli olunuz.
- Güç ölçüm cihazında arızaya yol açmamak için mutlaka aralıklarında ölçümü
  gerçekleştiriniz. Her zaman uyarı göstergelerini dikkate alınız.
- Güç ölçüm cihazını aşırı sıcaklıklara, direk güneş ışığına, aşırı bağıl neme veya suya
  maruz bırakmayınız.
- Aşırı sarsıntı uygulamayınız. Her zaman güç ölçeri dikkatli taşıyınız.
- Cihazı çalıştırmadan önce ortam sıcaklığına uyum götermesi için bekleyiniz (soğuk yerden sıcağa
  götürme ya da tersi durumlarda çok önemlidir).
- Tamir ve bakım, her zaman PCE-Instruments'ın kalifiye teknisyenleri tarafından yapılmalıdır.
- Güç ölçüm cihaıznın ön yüzünü hiç bir zaman çalışma ortamına dönük tutmayınız, bu sayede
  oluşabilecek zararları önlemiş olursunuz.
- Güç ölçüm cihazını iç mekanlarda kullanın. Eğer açık havada kullanmanız gerekiyorsa her zaman
  havaınn kuru olduğu zamanlarda kullanınız.
- Cihaz kullanılırken doğrudan güneş ışığı, yüksek sıcaklıklar, yüksek nem veya yoğunlaşmış nem
  ortamlarında kullanmayın.
- Güç ölçüm cihazı toza ve suya karşı korumalı değildir ( bu durumu lütfen çok dikkate alınız).
- Güç ölçüm cihazını patlayıcı gazların bulunduğu ya da aşındırıcı bölgelerde kullanmayınız.
- Güç ölçüm cihazını asla ıslak veya nemli ellerle kullanmayınız.
- Her zaman güvenlik gereksinimlerini uygulayınız (özel eldivenler vb.)
- Test kabloları veya pensleri bağlamadan önce cihazın kapalı olduğundan emin olunuz.
- Zarar görmemesi ya da ksıa devre yapmaması için, güç analizörü veya pensleri bağlamadan önce
  objeyi akımsız ölçün.
- Ölçüm girişleri birbirinden ayrı değildir. Bir tarafı bağladığınızda diğerleri de çalışır hale gelir.
- Kurulum tarafından kullanılmayan bütün hatları çıkarın.
- Test kablosunu önce cihaza bağlayınız, sonra da ölçülecek objeye.
- Test kablolarını kullanmadığınızda dikkatlice kaldırınız.
