PCE-DSO
8060 Taşınabilir Osiloskop
|
fonksiyon
jeneratörlü ve multimetreli spektrum analizadörü
/ 5,7'' renkli TFT ekran / FFT analizi / yüksek
ölçüm kotası / USB giriş / Lityum-iyon pil
|

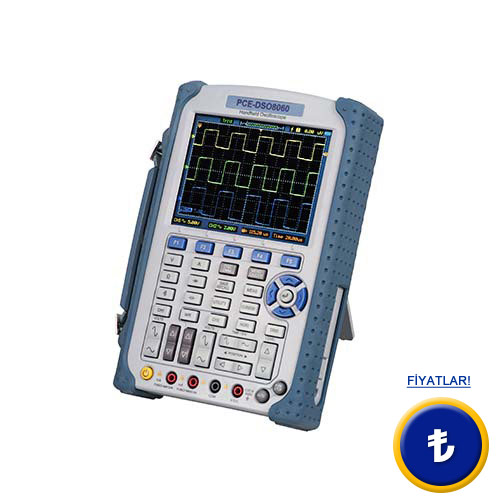

Taşınabilir
Osiloskop PCE-DSO 8060 3 cihazı 1 cihazda
toplayan bir alettir. Taşınabilir
Osiloskop yanı sıra multimetre ve fonksiyon jeneratörü
bulunmaktadır. Taşınabilir Osiloskop özellikle
hareketli kullanım için tasarlanmıştır. LED
aydınlatmalı büyük LCD ekran güneş
ışığı yansısa bile kolay bir okumaya
sahiptir. Taşınabilir
Osiloskop PCE-DSO 8060 yan tarafındaki kolu bu
ölçüm cihazını istenilen yere götürmeye
imkan tanımaktadır. Lastik koruma ise taşıma
veya kullanım sırasında zarar görmesini
engeller. Taşınabilir
Osiloskop rahat kullanımlıdır ve masa üstü
modelle benzer özelliklere sahiptir. 60 Mhz'e
kadar bant genişliği ve 150 MS/s'e kadar örnekleme
hızı vardır. Bütün giriş sinyal
parametrelerini hassas ölçümün yanı sıra
FFT analizi de yapmaktadır. V / div, s / div
veya sinyal tetiklemesi ayarları, taşınabilir
Osiloskopun lastik tuşları aracılığıyla yapılmaktadır.
Taşınabilir Osiloskopun iki girişi BNC
bağlantılarıyla sondalara bağlanır.
Teslimata dahil sondalar 1:1 veya 10:1 regülasyon
faktörüne değiştirilebilir.
Taşınabilir Osiloskop ayrıca çalışma
modu seçimi yapmaya da imkan tanımaktadır. Tuşlara
basılarak taşınabilir Osiloskop bir dijital
multimetreye dönüştürülebilir. Bu dijital
multimetre fonksiyonu gerilim veya kapasite ölçümü
gibi özelliklere sahiptir. Multimetrenin test
kabloları bağlantısı,
taşınabilir Osiloskopun ön tarafındaki
4 mm muz fişler ile gerçekleştirilir. Taşınabilir
Osiloskopa dahil fonksiyon jeneratörü ise
kullanıcının serbestçe ayarlayabileceği
dalga formları üretir. Sinüsoidal dalgalar,
üçgen dalgalar veya dikdörtgen dalga formları
üretebilir.
Taşınabilir Osiloskop teslimata dahil
elektrik komponenti veya iyon-lityum akü aracılığıyla
güç sağlar. Akünün çalışma süresi sürekli
kullanım için yaklaşık 6 saattir.
Taşınabilir Osiloskop akü ile çalıştırıldığında
bir süre sonra akü ömrünü uzatmak için
ekranın kapanacağını dikkate alınız. USB
girişlerinden biri aracılığıyla taşınabilir
Osiloskopu bir bilgisayara bağlayabilirsiniz. İkinci
giriş ile ise kullanıcının gösterilen
imajları kalem USB'ye kaydetmesine imkan
sunmaktadır. Ayrıca 8 MHz bant genişliğine
sahip frekans sayıcı, USB giriş, dahili hafıza
ve kapasite ölçerli entegre multimetresi olan
başka bir taşınabilir Osiloskopumuz da
bulunmaktadır. Topraklama testi (direnç /
topraklamaya karşı gerilim) yapmak istiyorsanız
da burada en uygun cihazı bulabilirsiniz. Burada taşınabilir
Osiloskop ve bu cihaza benzer çeşitli
cihazlar hakkında daha fazla bilgiyi
bulabilirsiniz. Bu taşınabilir
Osiloskop teknik bilgileri için aşağıdaki
teknik özelliklere bakınız.
Taşınabilir Osiloskop ya da web sitemizde bulunan diğer cihazlar hakkında
sorularınız varsa teknisyenlerimiz ve mühendislerimiz
sizlere yardımcı olmaktan memnuniyet
duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.: (+90)
0 212 471 11 47
Faks:
(+90) 0 212 705 53 93
veya Servis sayfamızdanda ulaşabilirsiniz.
|
|
|
- 60
Mhz bant genişliği
- 250 Msamples
- Osiloskop modunda maksimum
300 V
- yüksek
hassaslık
|
- bir
çok matematik fonksiyonu
- Osiloskopun büyük LCD
ekranı
- entegre
multimetre
- Fonksiyon
jeneratörü
|
PCE-DSO8060 taşınabilir Osiloskopun teknik özellikleri
|
Dikey komponent |
Kanal |
2
|
Bant genişliği |
60
MHz
|
Yan çıkış |
5,8
nS
|
Giriş
empedansı |
Direnç:
1 MΩ
Kapasitif: 15 pF
|
Giriş
hassasiyeti |
10
mV / Div ... 5 V / Div
|
Giriş bağlantısı |
AC,
DC, GND
|
Osiloskopun
dikey çözünürlüğü |
8
Bit
|
Hafıza |
1
kanal modunda: 32 k
2 kanal modunda:: 16 k
|
Maksimum giriş
gerilimi |
300 V (DC ve
AC pik)
|
Yatay komponent |
Örnek hızı |
250
MSamples/s |
Eşit zamanda
örnekleme |
50
GSamples/s
|
Tarama |
5
ns / Div ... 1000 s / Div |
Tarama
hassasiyet
|
±
50 ppm
|
Tetikleyici
(trigger) |
Kaynak |
Kanal
1
Kanal
2
Harici |
Mod |
Dikdörtgen
Pulse genişlik
Değişen |
Mod X-Y |
X ekseni |
Kanal
1 |
Y ekseni |
Kanal
2 |
Yer değiştirme |
maks.
3 ° |
Ölçüm
fonksiyonları |
Gerilim |
Vpp,
Vamp, Vmax, Vmin,
Vtop, Vmid, Vbase,
Vavg, Vrms, Vcrms,
Preshoot, Overshoot |
Zaman |
frekans,
periyod, yan çıkış, yan iniş, çalışma döngüsü
(Duty Cycle) |
Kursör |
El ile, keşif,
otomatik |
Osiloskopun
matematiksel fonksiyonları
|
Toplama, çıkara,
çarpma, bölme, FFT
|
Hafıza
|
15 bant formu
ve konfigürasyonlar
|
Test sondaları
|
Regülasyon
faktörü
|
1
: 1, 10 : 1 (seçilebilir)
|
Kablo uzunluğu
|
Yaklaşık
1,2 m
|
Burada
PCE-DSO8060 taşınabilir
Osiloskopun matematik
fonksiyonları görülmektedir. |
Ölçüm eğrilerinin
yanı sıra taşınabilir
Osiloskop,
bütün ölçüm parametrelerini sayısal olarak
da gösterebilir. |
Osiloskopun
multimetre fonksizonu için genel özellikler
|
Maksimum
Çözünürlük |
6000
değer |
Ölçüm
değerleri |
Gerilim,
Akım, Direnç, Kapasite, diyot testi, süreklilik
testi |
Maksimum
giriş voltaj |
600
V AC,
800
V DC |
Maksimum
giriş akımı |
10
A AC
10
A DC |
Giriş
empedansı |
10
MΩ |
PCE-DSO8060 taşınabilir
Osiloskopun multimetre fonksiyonun teknik özellikleri
|
|
Ölçüm aralığı |
Çözünürlük |
Hassasiyet |
Gerilim DC
|
60
mV
|
10
µV
|
±
1 % ± 1 dijit
|
600
mV
|
100
µV
|
±
1 % ± 1 dijit
|
6
V
|
1
mV
|
±
1 % ± 1 dijit
|
60
V
|
10
mV
|
±
1 % ± 1 dijit
|
600
V
|
100
mV
|
±
1 % ± 1 dijit
|
800
V
|
1
V
|
±
1 % ± 1 dijit
|
AC gerilim
|
60
mV
|
10
µV
|
±
1 % ± 3 dijit
|
600
mV
|
100
µV
|
±
1 % ± 3 dijit
|
6
V
|
1
mV
|
±
1 % ± 3 dijit
|
60
V
|
10
mV
|
±
1 % ± 3 dijit
|
600
V
|
100
mV
|
±
1 % ± 3 dijit
|
DC akım
|
60
mA
|
10
µA
|
±
1,5 % ± 1 dijit
|
600
mA
|
100
µA
|
±
1 % ± 1 dijit
|
6
A
|
1
mA
|
±
1,5 % ± 3 dijit
|
10
A
|
10
mA
|
±
1,5 % ± 3 dijit
|
AC akım
|
60
mA
|
10
µA
|
±
1,5 % ± 3 dijit
|
600
mA
|
100
µA
|
±
1 % ± 1 dijit
|
6
A
|
1
mA
|
±
1,5 % ± 3 dijit
|
10
A
|
10
mA
|
±
1,5 % ± 3 dijit
|
Direnç
|
600
Ω
|
0,1
Ω
|
±
1 % ± 3 dijit
|
6
kΩ
|
1
Ω
|
±
1 % ± 1 dijit
|
60
kΩ
|
10
Ω
|
±
1 % ± 1 dijit
|
6
MΩ
|
100
Ω
|
±
1 % ± 1 dijit
|
60
MΩ
|
1
kΩ
|
±
1,5 % ± 3 dijit
|
Kapasite
|
40
nF
|
10
pF
|
±
1 % ± 1 dijit
|
400
nF
|
100
pF
|
±
1 % ± 1 dijit
|
4
µF
|
1
nF
|
±
1 % ± 1 dijit
|
40
µF
|
10
nF
|
±
1 % ± 1 dijit
|
400
µF
|
100
nF
|
±
1 % ± 1 dijit
|
Dikkat:
osiloskop ile ölçülebilen minimum kapasite değeri
5 nF'dir!
|
Diyod testi
|
0 ... 2 V
|
Süreklilik
testi
|
< 30 Ω
|
|
PCE-DSO8060
taşınabilir Osiloskop cihazı multimetre olarak
da kullanıma imkan tanımaktadır. Bu taşınabilir
Osiloskop, gerilim, akım, direnç, kapasite ve diğer
parametreleri ölçebilir. Görüntüleme büyük
LCD ekran aracılığıyla yapılır. Sayısal değerin
yanısıra değerin yerini ölçüm aralığında
görmek için çubuk grafik görüntüleme de
yapar. Aynı zamanda kullanıcıyı kabloları
nereye bağlaması gerektiği konusunda
bilgilendirir. |
PCE-DSO8060 taşınabilir
Osiloskop
Teknik
Özellikler
|
Frekans aralığı
|
1 Hz (DC) - 25 MHz
|
Frekans çözünürlüğü
|
0,1 %
|
Dijital zaman
ayarlayıcı / analog dönüştürücü
|
2 kHz ... 200 MHz
|
Çıkış
kanalı
|
Tek kanal
|
Speichertiefe
|
4 KSamples
|
Dikey çözünürlük
|
12 bits
|
İstikrar
|
< 30 ppm
|
Genlik
|
maks. ± 3,5
V
|
Çıkış
empedansı
|
50 Ω
|
Çıkış akımı
|
50 mA Is=
100 mA
|
PSE-DSO8060
taşınabilir Osiloskopun fonksiyon jeneratörü
çıkışı tek kanal ile ve çeşitli dalga
formlarını simüle temye imkan sunmaktadır. Taşınabilir
Osiloskop, sinüs, üçgen dalga, köşeli dalga,
puls veya kenar çıkış sinyali simüle
edebilir. Kullanıcı rahatlıkla frekans ve
genlik seçimi yapabilir. Sinyal çıkışının
yanı sıra çşeitli modulasyonlar ve sinyal
modifikasyonları da yapılabilir.
|
|
|
Taşınabilir
Osiloskopun rahat menüsü ile fonksiyon jeneratörünün
hızlı ve kolay ayarı yapılabilir. Sayısal tuşlar
yardımıyla çıkış frekansı, çıkış
gerilimi gibi bütün parametrelerin doğrudan
ayarı yapılabilir. Taşınabilir Osiloskop
fonksiyon jeneratörü olarak kullanmak hızlı ve
hassas çalışmayı sağlamaktadır. Yandaki
resimde sayısal tuşlar aracılığıyla yapılan
frekans ve FM modulasyonlu bant formu genişliğinin
ayarı görülebilir.
|
PCE-DSO8060 taşınabilir
Osiloskopun genel
özellikleri |
Ekran
|
LED aydınlatmalı
5,7'' LCD
|
Ekran çözünürlüğü
|
240
x 230 piksel
|
Arayüz
|
USB
(taşınabilir
Osiloskop <-> kalem USB)
mini USB (taşınabilir
Osiloskop ↔ bilgisayar)
|
Güç kaynağı
|
Harici
elektrik komponenti:
giriş: 100 V ... 240 V AC / 50 ... 60 Hz
çıkış: 8,5 V / 1500 mA
lityum-iyon entegre akümülatör:
çalışma süresi yaklaşık 6 saat
|
Taşınabilir
Osiloskopun boyutları
|
245
x 163 x 52 mm
|
Ağırlık
|
1200
gr.
|
PCE-DS-8060
taşınabilir Osiloskopun teslimat içeriği
1 x PCE-DS-8060 taşınabilir Osiloskop, 2 x
PCE-DS-8060 taşınabilir Osiloskopu için sonda,
2 x laboratuar test kablosu, 1 x BNC bağlantı
kablosu, 1 x elektrik komponenti, 1 x iyon-lityum
pil, 1 x PCE-DS-8060 taşınabilir Osiloskopu
kullanım kılavuzu, 1 x yazılım |
PCE-DSO8060
için genel bilgi |
PSE-DSO8060
taşınabilir Osiloskop hızlı ve hassas kullanım
için tasarlanmıştır. Bu taşınabilir
Osiloskop laboratuar ve atölyelerde geniş bir
kullanım alanına sahiptir. Çeşitli entegre
fonksiyonları sayesinde PCE-DSO8060 taşınabilir
Osiloskop çok çeşitli şekillerde kullanılabilir.
Rahat kullanımı ve büyük ekranı, hızlı çalışmaya
imkan tanımaktadır ve kullanıcı kullanım kılavuzu
üzerinde aşırı şekilde çalışmak zorunda değildir. |
|
|
Taşınabilir
Osiloskopun teslimatına test kabloları da
dahildir. Taşınabilir Osiloskop ile elektrik
adaptörü, rahat taşıma çantası ve kullanım
kılavuzları teslim edilmektedir. Taşıma çantası,
spektrum analizadörünü taşırken korur.
Entegre üç fonksiyonu sayesinde PCE-DS-8060 taşınabilir
Osiloskopu yanına alan teknisyenlerin 3 ayrı
cihaz taşımasına gerek kalmaz: taşınabilir
Osiloskop, bir multimetre ve bir fonksiyon jeneratörü.
Bu şekilde yerden ve masraftan kazanmış
olurlar.
|
PCE-DSO 8060 taşınabilir
Osiloskopa dahil fonksiyon jeneratörü ise kullanıcının
serbestçe ayarlayabileceği dalga formları üretir.
Sinüsoidal dalgalar, üçgen dalgalar veya dikdörtgen
dalga formları üretebilir.
Taşınabilir Osiloskop teslimata dahil
elektrik komponenti veya iyon-lityum akü aracılığıyla
güç sağlar. Akünün çalışma süresi sürekli
kullanım için yaklaşık 6 saattir.
Taşınabilir Osiloskop akü ile çalıştırıldığında
bir süre sonra akü ömrünü uzatmak için ekranın
kapanacağını dikkate alınız. USB girişlerinden
biri aracılığıyla taşınabilir Osiloskopu bir
bilgisayara bağlayabilirsiniz. İkinci giriş ile
ise kullanıcının gösterilen imajları kalem
USB'ye kaydetmesine imkan sunmaktadır.
|
Hafızalı
dijital taşınabilir Osiloskopun çalışma
prensibi
Taşınabilir
Osiloskoplar, elektrik sinyallerini görselleştirmenin
gerektiği yerlerde kullanılırlar. Gerilimin
zaman ile hareketi iki boyutlu koordinatlar
sisteminde gösterilir. Bir hafızalı dijital
spektrum analizadörü aşağıdaki gibi bir şekle
sahiptir.
Sondayla alınan
sinyal, analog giriş devreleri (sinyal,
amplifikatör vb.) yardımıyla ayarlanır. Sonra
bir A/D
transdüsere gönderilir. A/D transdüser, analog
giriş gerilimini bir sayısal değere çeviren
ir parçadır. Sinyal belirli aralıklarla
kontrol edilir. Değerler bir hafızaya
kaydedilir. Bir işlemci aracılığıyla değerler
okunur ve ekranda gösterilir.
|
Burada "Osiloskop" sınıfı altında yer
alan diğer cihazları bulabilirsiniz:
|
-
PCE-UT
81B el tipi Osiloskop
(el tipi spektrum analizadörü
ve dijital multimetre, 40 MS/s, 8 Mhz bant
genişliği)
|
|
-
PKT-1220 Osiloskop
(Multimetre ile 1 kanallı Osiloskop, 20 MHz bant
genişliği, USB arayüz)
|
|
-
PKT-1205 Osiloskop
(Multimetre entregre ile Osiloskop,
20 MHz, 2 kanallı, USB'ye hafıza kaydı)
|
|
-
PKT-1195 Osiloskop
(2 kanallı Osiloskop ve mobil kullanım imkanlı,
100 MHz, USB arayüzü)
|
|
-
PCE-UT
2042C Osiloskop
(masa üstü spektrum
analizadörü (40 MHz, 500
MS/s), renkli ekran, USB ile)
|
|
-
PCE-UT
2082C Osiloskop
(dijital spektrum
analizadörü (80 MHz bant
genişliği), renkli ekran, USB ile)
|
|
-
PCE-UT
2152C Osiloskop
(500MS/s örnekleme hızlı spektrum
analizadörleri 150 MHz bant
genişliği)
|
|
-
PCE-UT
2202C Osiloskop
(hafızalı
spektrum analizadörü , 200 Mhz bant genişliği,
500 MS/s, renkli ekran)
|
|
- PKT-1200 Osiloskop
(8"
renkli ekran ile masa Osiloskopu, 25 MHz bant genişliği, USB arayüzü)
|
|
- PKT-1190
Osiloskop
(Logik Analizörlü dijital hafıza Osiloskopu, 100 MHz bant
genişliği, 500 MS/s)
|
|
- PKT-1230
Osiloskop
(16 kanallı Logik Analizörlü hafıza Osiloskopu,
200 MHz bant genişliği)
|
|
|
Taşınabilir
Osiloskopun yanı sıra taşınabilir
Laboratuar-Osiloskoplar'da bulabilirsiniz.
|
|
|
PCE
Instruments'in sunduğu diğer ölçüm
cihazların alfabetik
listesi.
|
İletişim:
PCE Teknik Cihazlar Ltd.Şti
Halkalı Merkez mah.
Ataman sok. No.4/4
Küçükçekmece / İstanbul
Tel.: +90 (0)212 471 11 47
Faks: +90 (0)212 705 53 93
E-Mail. info@pce-cihazlari.com.tr
|
