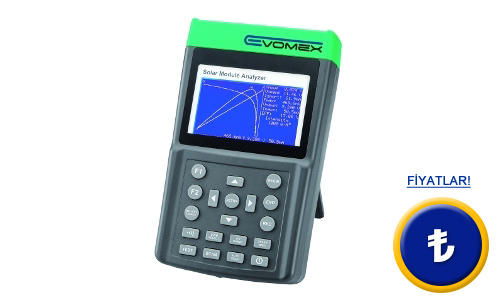

EVOMEX SMT 200 Solar Modül Analizörü
kısa devre akımı ve yüksüz gerilim analizi / USB giriş / geçrek zamanlı entegre saat / dahili hafıza / grafik ekran / akümülatör

Solar Modül Analizörü EVOMEX SMT 200, fotovoltaik hücrelerin karakteristik eğrilerini analiz etmeye yarayan pratik bir cihazdır. Solar Modül Analizörü EVOMEX SMT 200’de Scan modunu açarak, bütün yük aralığı taranır (boştan kısa devreye) ve elektriksel akım ile gerilim büyüklükleri kaydedilir. Daha sonra s Solar Modül Analizörünün büyük grafik ekranında akım ve gerilimin bir karakteristik eğrisi, bir verim eğrisi, yüksüz gerilim ve kısa devre akımı gösterilir. Cihaz bunlara ek olarak fotovoltaik modül yüzeyi ve ışık kuvveti W/m² olarak girildiğinde  hücrelerin ne kadar etkili olduğunun hesabını yapar. Dahili hafızada bütün ölçüm değerleriyle birlikte diyagram kaydedilebilir. Hafızanın okunması ve değerlendirilmesi yazılım aracılığıyla yapılır ve bu, teslimata dahil optik olarak yalıtılmış USB bağlantısı aracılığıyla yapılır. Ayrrca verilerin MS Excel'e aktarımı da mümkündür. Kompakt boyutları ve akümülatör ile çalışması sayesinde bu cihaz hareketli kullanım için idealdir. Akümülatörler Solar Modül Analizörünün direkt elektrik komponenti ile şarj edilebilir. Burada Solar Modül Analizörü ve bu cihaza benzer çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz. Bu Solar Modül Analizörünün teknik bilgileri için aşağıdaki teknik özelliklere bakınız.
Solar Modül Analizörü ya da web sitemizde bulunan diğer cihazlar hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz sizlere yardımcı olmaktan memnuniyet duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.:     (+90) 0 212 471 11 47
Faks:   (+90) 0 212 705 53 93
veya Servis sayfamızdanda ulaşabilirsiniz.

- Fotovoltaik hücrelerin I/U ve I/P eğrilerini
  geliştirme
- Modüllerin maksimum gücünü belirler
- Fotovoltaik hücrelerin verimini hesaplar
- arka plan aydınlatmalı dijital Grafik Ekran
- dahili hafıza

- ölçüm değerlerini ve ölçüm dalgalarını aktarım
  için USB arayüz
- akümülatör şarjı
- gerçek zamanlı saat
- Pil veya Elektrikle çalışma
- Güvenlik: CAT I / 60 V

Teknik özellikler

Elektriksel özellikler

DC Gerilim aralığı / Hassasiyet

0 - 6 V

1 mV / ± 1 % ± (U_boş 'un % 1 + 9 mV)

6 - 10 V

1 mV / ± 1 % ± (U_boş 'un % 1 + 0,09 V)

10 - 60 V

10 mV / ± 1 % ± (U_boş 'un % 1 + 0,09 V)

DC Akım aralığı / Hassasiyet

0 - 0,6 A

0,1 mA / ± 1 % ± (I_kısa 'nın % 1'i + 0,9 mA)

0,6 - 1 A

0,1 mA / ± 1 % ± (I_kısa 'nın % 1'i + 9 mA)

1 - 6 A

1 mA / ± 1 % ± (I_kısa 'nın % 1'i + 9 mA)

Genel özellikler

Ekran

107 x 58 mm Grafik Ekran, arka plan aydınlatmalı

Güç kaynağı

8 x 1,5 V AA Pil veya harici Elektrik Komponenti

Bilgisayara arayüz

USB

Boyutlar

157 x 257 x 57 mm

Ağırlık

1160 gr.

Standartlar

EN 61010-1 CAT I 60 V

Çevresel koşullar (Çalışma)

0 - 50 °C, maks. 85 % n.o.

Çevresel koşullar (Depolama)

-20 - 60 °C, maks. 75 % n.o.

Solar Modül Analizör EVOMEX-SMT 200'ün ekipmanı

Grafik ekran, ölçüm sonuçlarını anında görüntülemeye imkan sunmaktadır.

Bütün Diyagramlar belgeleme için yazılıma aktarılabilir.

Optik olarak yalıtılmış USB giriş, gövdenin arkasında bulunur.

Teslimat içeriği
1 x EVOMEX SMT 200 Solar Modül Analizörü, 8 x Akümülatör (1,2 V, 2600 mAh), 1 x  Bağlantı Pens Seti, 1 x Taşıma Çantası, 1 x Elektrik Komponenti, 1 x Yazılım ile birlikte USB-Veri kablosu, Kullanım Kılavuzu

Alternatif enerjiler, aktüel bir konudur. Güneş enerjisi öenmli bir bölümünü oluşturmaktadır ve Fotovoltaik hücreler ile elektrik enerjisine dönüştürülebilmektedir. Fotovoltaik hücrelerin verimliliğini analiz edebilmek için I/U (mavi çizgiye bakınız) karakteristik eğrisi kaydedilir. Fotovoltaik hücrenin yaydığı güç ise hesaplanır ve gösterilir (kırmızı çizgiye bakınız). Bu diyagramda önemli elektriksel büyüklükler hızlı bir şekilde okunabilir; maksimum güç, kısa devre akımı ve yüksüz gerilim.
