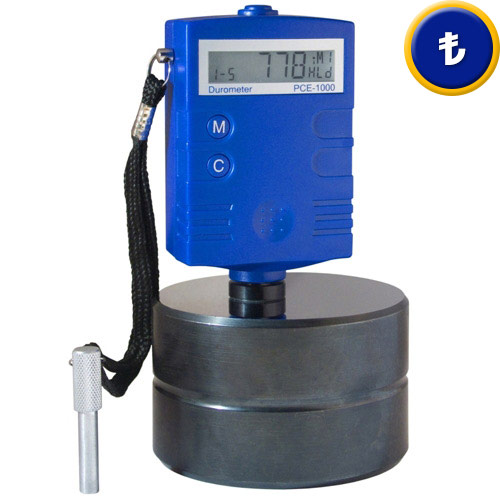

PCE-1000 Sertlik Ölçer
metalik materyaller için sertlik ölçer

Sertlik Ölçer PCE-1000, metalik materyallerin yüzey sertliğini hızlı ve bağımsız bir şekilde ölçmeye yarayan bir cihazdır. Sertlik Ölçer PCE-1000 parametreleri Rockwell B & C, Vickers HV, Brinell HB, Shore HS ve Leeb HL olarak belirler. Kompakt tasarımı ve pil ile çaılşması sayesinde Sertlik Ölçer çok rahat kontrol edilebilmektedir. Dijital göstergesiyle bütün fonksiyonlar ve ölçüm değerlerini karıştırma olasılığı ortadan kalmaktadır. Burada verileri doğrudan aktarım yapmak için opsiyonel yazılım RS-232 arayüzlü başka bir Sertlik Ölçer bulunmaktadır. Burada Sertlik Ölçer ve bu cihaza benzer çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz. Bu Sertlik Ölçerin teknik bilgileri için aşağıdaki teknik özelliklere bakınız.
Sertlik Ölçer ya da web sitemizde bulunan diğer cihazlar hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz sizlere yardımcı olmaktan memnuniyet duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.:     (+90) 0 212 471 11 47
Faks:   (+90) 0 212 705 53 93
veya Servis sayfamızdanda ulaşabilirsiniz.

- Cep formatı, çok az yer kaplar
- En çok kullanılan sertlik parametreleri ölçer
- dahili ateşleyici
- kablosuz
- yüksek ölçüm alanı

- Herhangi bir pozisyonda ölçüm yapabilme
- Otomatik Power / Off
- Akü ve şarj cihazı dahil
- Çok sayıda adaptör ek olarak elde edilebilir
- yüksek hassasiyet

Teknik Özellikler

Ölçüm aralıkları

Birim

Çelik / Demir

Tamir aleti için Çelik

Paslanmaz Çelik

Gri döküm

Pirinç

Bronz

Bakır

Sertlik dereceleri

HL, HRC, HRB, HB, HV, HSD

Materyale çeşitleri (ayarlanabilir)

STEEL (Çelik)
CWT. STEEL (soğuk döküm Çelik)
STAIN. STEEL (paslanmaz Çelik)
GC. IRON (Gri Döküm)
NC. IRON (Küre Granit Döküm)
C. ALUMIN (Alüminyum Döküm)
BRASS (Pirinç)
BRONZE (Bronz)
COPPER (Bakır)

Hassasiyet

HL = 800 (0,8%) için ± 6 HL

Çekiç

D tipi (entegre)

Maksimum sertlik

940 HV

Ölçülecek parçanın yarıçapı (dışbükey / içbükey)

Rmin = 30 mm (öğe ile 10 mm)

Ölçülecek parçanın min ağırlığı

5 kg, desteksiz
2 ... 5 kg taban destekli
50 gr ... 2 kg taban desteği ve birleştirme tutkalı

Ölçülecek parçanın min kalınlığı

3 mm yapıltırma tutkalı ile

Minimum penetrasyon gövdesi

0,8 mm

Güç kaynağı

DC 9 V şarj edilir akümülatör

Çalışılacak parçanın maksimum sıcaklığı

+ 120 °C

Çevresel sıcakılk

0 ... +50 °C

Boyutlar

100 x 60 x 33 mm

Ağırlık

150 gr.

PCE-1000 Sertlik Ölçer, test bloğu, şarj, şarjedilebilir 9 V pil ve elastik tokanın bulunduğu çanta ile gelir. Bu sağlam çanta cihazın ve öğelerinin zarar görmesini engeller. Ayrıca cihaz, kullanıcı ve çevre için tamamen güvenlidir.

LEEB ölçüm yöntemi ilk kez 1978'de kullanılmıştır. Çekicin toparlanma hızının etki hızına 1000 bölünmesi olarak tanımlanmıştır. Değer ne kadar yüksekse materyalin sertlğii o derece yüksektir. Belli bir materyal grubu için ör; çelik ve alüminyum, Leeb sertlik testi materyalin sertlik koşullarıyla doğrudan bir ilişki kurar. Cihaz, HL sertliği ve HB, HV, HRC gibi diğer statik standart sertlikler için dönüştürme eğrisi içerir ve Leeb değerini diğer değerlere çevirip gösterme imkanı vardır. Bu yüzden bu cihaz, alım ve satım, üretim veya geliştirme araştırma meslekleri için uygundur.

Sertlik Ölçer ölçüm prensibi:

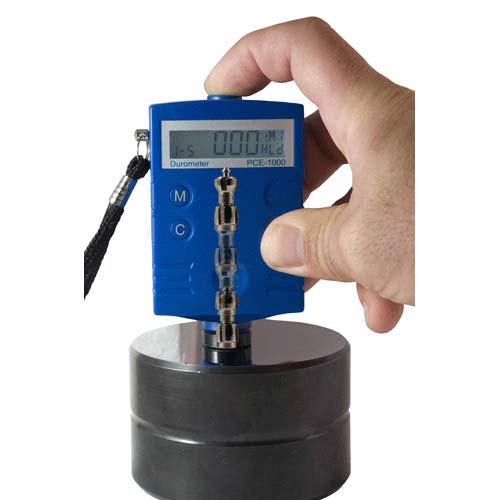

Dinamik ölçüm işlemi, toparlama hızı ve etki hızı arasındaki farkı kullanır. Cihaz, yüklü bir çekiç kullanarak ölçülecek metalin yüzeyine saplanır. Bu işlem, Mr. Leeb tarafından 1978'de geliştirilmiştir ve Leeb (HL) biriminin adı buradan gelmektedir.

Sertlik Ölçer şunlar için kullanılabilir:
Çelik, soğuk döküm, paslanmaz çelik, dökme demir, alüminyum, pirinç, bronz, bakır ve dövme metaller

Ölçüm koşulları:
      -         ölçülecek minimum alan: 10 mm x 10 mm
      -         ölçülecek yüzeyin minimum eğri yarıçapı: r= 30 mm adaptörsüz, V yarıkla adaptör takılırsa
            minimum eğri 11 mm'dir.
      -         5kg'dan daha az ya da ince plakalar için sertlik ölçüm cihazını kullanmadan önce çalışma
            zemini güçlendirilmelidir.
      -         2 kg'dan daha az çalışma yüzeyleri ek bir plakayla güçlendirilmelidir.

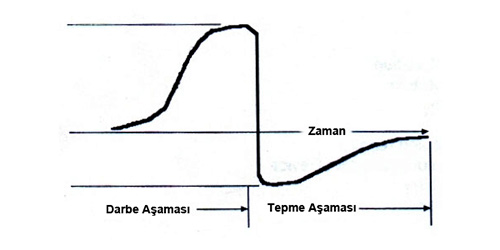

Burada, PCE-1000 Sertlik Ölçerin kullanılırken farklı ölçüm fazlasının zamansal bölümleri görülmektedir. Ölçülecek materyal yüzeyine uygulanan etki her zaman aynı hızdadır. Oluşan enerji materyal çeşidine göre değişmektedir.

Aşağıdaki hesaplayıcı Dayanıklığın Sertliğe hesaplanır yapar ve ayrıca Sertliği Dayanıklığa heaplanır. Dayanıklık için değer MPa olarak ve Sertlik için  HV10 olarak girilmesi gerekli.
