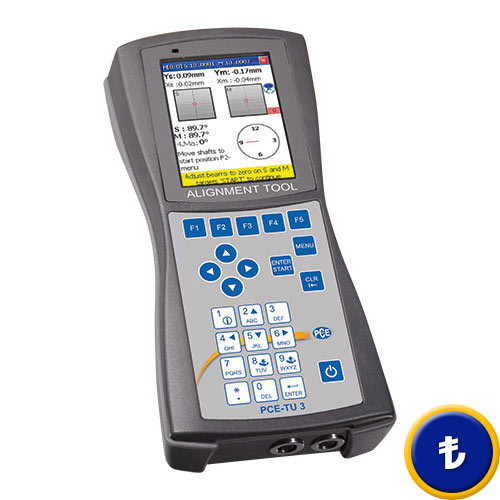

PCE-TU 3 Şaft Ayarlama Sistemi
Şaftların optik yönlendirmesi için Şaft Ayarlama Sistemi / Tilt Tripod ölçümü ile /
ölçümlerde iki lazer Sondası kullanır / USB- ve Bluetooth / PDF-Rapor Fonksiyonu

Şaft Ayarlama Sistemi PCE-TU 3 kurulumlardaki ve makinelerdeki şaftların optik yönlendirmesi için tasarlanmıştır. Şaft Ayarlama Sistemi PCE-TU 3 kurulumlardaki şaftların kontrolü ve böylece optimize edilmesi için hizmet etmelidir. Şaft Ayarlama Sistemi PCE-TU 3 ile iki birleştirilmiş Makinelerin, örn. motor ve pompa, nispi konumu öyle değiştirlmesi gerekmektedirki şaftların eksen çizgisi normal kullanımda hizalansın.

Şaft Ayarlama Sistemi PCE-TU 3 ile gerçekleştirilen ölçüm işleminde iki Lazer-Ölçüm Sondası kullanılmaktadır. Birisi yatay, birisi dikey ve açısal sapmayı ölçer. Örn. termik genişleme ve tolerans gibi diğer parametrelerde dikkate alınabilir ve mesafe pulları simüle edilebilir. Ayrıca tilt tripod ölçümleri, Kardan Şaft-Modu ve yüzey düzlemsellik Şaft Ayarlama Sistemin repertuarına aittir. Değerler ölçüldükten sonra 2 GB hafızaya kaydetmeden önce Cihazın büyük Ekranında görüntülenir. Değerler USB ve Bluetooth aracılığıyla kolay bir şekilde bilgisayara aktarılabilir. Bilgisayarda değerler değerlendirilebilir, analiz edilebilir ve arşivlenebilir. Bu işlemi desteklemesi için ek olarak Veri Analiz - Yazılımı teslim edilir.

Burada Şaft Ayarlama Sistemi ve bu cihaza benzer çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz. Bu Şaft Ayarlama Sistemin teknik bilgileri için aşağıdaki teknik özelliklere bakınız.
Şaft Ayarlama Sistemi ya da web sitemizde bulunan diğer cihazlar hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz sizlere yardımcı olmaktan memnuniyet duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.:     (+90) 0 212 471 11 47
Faks:   (+90) 0 212 705 53 93
veya Servis sayfamızdanda ulaşabilirsiniz.

- Tilt Tripod-Ölçümü
- dahili eğilim Sensörü

- iki Lazer-Ölçüm Sondası

- ayarlanabilir toleranslar

- yüzey düzlemsellik ölçümü

- USB- ve Bluetooth-Arayüz

- mesafe pulların simulasyonu

- 2 GB dahili hafıza

Şaft Ayarlama Sistemi PCE-TU 3'ün Teknik özellikleri

Maks. Mesafe

Sensörler arası 10 m

Ölçüm hassasiyeti

±1 % + 0,01

Çözünürlük

0,001 mm

Ekran çözünürlüğü

0,01 veya 0,001 mm

Sensör tipi

hassas pozisyonlu Fotodiyotlar 10 x 10 mm

Lazer tipi

görünebilir, kırmızı, 635 ... 670 mm, < 1 mW

Eğilim ölçer

Çözünürlük 0,1 °

Arayüz

USB, Bluetooth

Hafıza

2 GB

Çalışma sıcaklığı

-10 ... +55 °C

Güç kaynağı

NiMH-Piller (tekrar şarj edilebilir)

Gövde

Silikon koruma

Koruma sınıfı

IP 65

Ağırlık

7,5 kg

Şaft Ayarlama Sistemi PCE-TU 3'ün tipik kullanım alanı

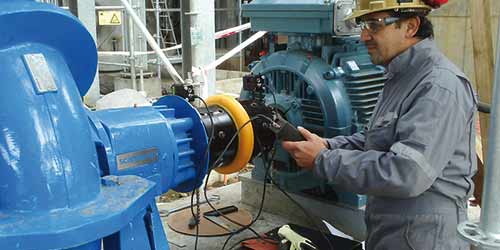

Burada Şaft Ayarlama Sistemi PCE-TU 3 bir makinede yönlendirme işleminde görmektesiniz.

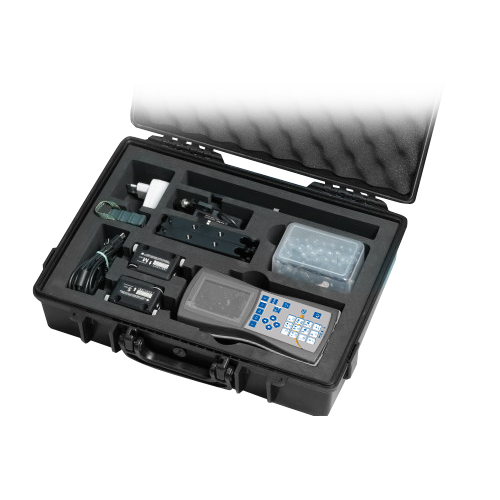

Şaft Ayarlama Sistemi PCE-TU 3'ün Teslimat içeriği

1 x PCE-TU 3 Şaft Ayarlama Sistemi, 2 x Ölçüm Sondası, 2 x Ölçüm Sondası için Montag-Seti,
1 x Mezura, 1 x Bağlantı Kablosu, 1 x Yazılım CD-Rom, 1 x USB-Kablo, 1 x Kullanım Kılavuzu,
1 x Taşıma Çantası
