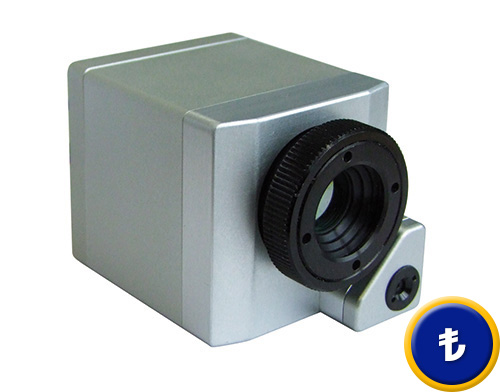

PCE PI-200 / PCE PI-230 Sabit Kızılötesi Kamera
BI-SPECTRAL Teknolojisi ile sabit Kızılötesi Kamera / 128 Hz'e kadar gerçek zamanlı termal görüntüler / 32 Hz'e kadar eşzamanlı gerçek görüntü kaydı / küçük yapı / Gerçek Görüntü Kameranın yüksek ışık hassasiyeti

Sabit Kızılötesi Kamera PCE PI200 / PI230 kontrol edilmek istenen nesnenin termal görüntülerini ve sıcaklık profilin kaydı ve görüntülenmesi için kullanılan radyometrik ölçüm yapan bir İnfrared Kamera Sistemidir. Sabit Kızılötesi Kamera PCE PI200 / PI230 saniyede 96 resim ve 32 Hz ile gerçek zamanlı termografi yapabilmesini imkan kılabilecek USB 2.0-Arayüz sayesinde en son teknoloji standardında olmasının yanı sıra sabit ve taşınabilir İnfrared Kamera olarak müthiş bir Fiyat / Performans oranı sunmaktadır. Anlık görüntülerin veya video dizilerin kaydedilmesi yardımıyla görüntüler arşivlenebilir. Sabit Kızılötesi Kamera PCE PI200 / PI230 160 x 120 Piksel ve 25 x 25 µm Piksel boyutunda küçük Bolometre (UFPA) bazındadır. Çok iyi termik hassasiyet en ince sıcaklık detayların görüntülenmesine imkan tanır. Sabit Kızılötesi Kamera PCE PI200 / PI230 buna göre araştırma ve geliştirmedeki, test istasyonlarındaki, süreç otomasyonundaki veya genel seyyar ölçüm görevlerindeki kullanımlar için en ideal termografi çözümüdür. USB-Kablo ile Sabit Kızılötesi Kamera bilgisayara bağlanır ve hemen kullanıma hazır olmaktadır. Sabit Kızılötesi Kamera'nın sıcaklık verileri termal görüntü olarak teslimata dahil olan Yazılım PCE-PI Connect'e aktarılır. BI-SPECTRAL Teknolojisi yardımıyla visuel kanal üzerinden gerçek görüntü (VIS) ile termal görüntü (IR) ile birleştirilebilir ve eşzamanlı kaydedilebilir. Bu Yazılım ayrıca Kameranın uzaktan kumanda görevini yapmaktadır. Ayrıca Yazılım hat kamera fonksiyonuna sahiptir ve böylece süreç içinde bulunan hareketli ölçüm nesneleri kontrol eder. 250 gr. ağırlığı ile Sabit Kızılötesi Kamera PCE PI200 / PI230 çok hafiftir ve ayrıca dünyanın en küçük Sabit Kızılötesi Kamerasıdır. Sabit Kızılötesi Kamerası Tablet-PC ile kombine edildiğinde önleyici bakim ve bina termografisi için kullanılabilir. Bu ana kadar oluşan taşınabilir İnfrared-Anlık Görüntü-Kamerası ve sabit kullanım Cihazları aralığı bu Sabit Kızılötesi Kamera PCE PI200 / PI230 doldurmaktadır. Bu Cihazın kullanım alanları örn. elektronik geliştirme, ekstrüzyon işlemi sırasında kontrol, kalenderlenme sırasında kontrol, solar hücre üretiminde kontrol, LCD-Düz Panel Ekran üretiminde kontrol, elektronik parça geliştirme, mekanik parça geliştirme, vb.'dir. Kullanıma göre çeşitli lens alma imkanı bulunmaktadır. Ek olarak alınabilecek lenslerin listesi, ürün no'su ile aşağıda bulunmaktadır. Burada Sabit Kızılötesi Kamera ve bu cihaza benzer çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz. Bu Sabit Kızılötesi Kameranın teknik bilgileri için aşağıdaki teknik özelliklere bakınız.
Sabit Kızılötesi Kamera ya da web sitemizde bulunan diğer cihazlar hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz sizlere yardımcı olmaktan memnuniyet duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.:     (+90) 0 212 471 11 47
Faks:   (+90) 0 212 471 11 50
veya Servis sayfamızdanda ulaşabilirsiniz.

- çok iyi Fiyat / Performans oranı
- BI-SPECTRAL Teknolojisi
- gerçek zamanlı termal görüntü (128 Hz)

- eşzamanlı gerçek görüntü kaydı
- yüksek ışık hassasiyeti
- küçük yapı

Sabit Kızılötesi Kamera PCE PI200 / PI230'un Teknik özellikleri

Detektör

FPA, soğutulmamış (25 x 25 µm)

Optik çözünürlük

160 x 120 Piksel

Spektral aralık

7,5 ... 13 µm

Sıcaklık aralığı

-20 ... +100 °C, 0 ... +250 °C, +150 ... +900 °C
ek aralık: +200 ... +1500 °C (Optik 72 ° HFOV mevcut değildir)

Görüntü frekansı

128 Hz *

Optikler (FOV)

23 ° x 17 ° FOV / f = 10 mm, +900 °C'ye kadar veya
41 ° x 31 ° FOV / f = 5,7 mm, +900 °C'ye kadar veya
6 ° x 5 ° FOV / f = 35,5 mm, +900 °C'ye kadar veya
72 ° x 52 ° FOV / f = 3,3 mm, +900 °C'ye kadar veya
23 ° x 17 ° FOV / f = 10 mm, +1.500 °C'ye kadar veya
41 ° x 31 ° FOV / f = 5,7 mm, +1.500 °C'ye kadar veya
6 ° x 5 ° FOV / f = 35,5 mm, +1.500 °C'ye kadar veya
72 ° x 52 ° FOV / f = 3,3 mm, +1.500 °C'ye kadar

Termik hassasiyet (NETD)

23 ° x 17 ° FOV ile 0,08 K / F = 0,8
 6 ° x 5 ° FOV ile 0,3 K / F = 1,6
41 ° x 31 ° FOV ve 72 ° x 52 ° FOV ile 0,1 K /
F = 1

İsteğe bağlı görsel Kamera

Optik Çözünürlük: 640 x 480 Piksel
Görüntü frekansı: 32 Hz
Lens (FOV)PI200: 54 ° x 40 °
Lens (FOV) PI230: 30 ° x 23 °

Sistem hassasiyet

± 2 °C veya ± 2 %

PC-Arayüz

USB 2.0

Süreç-Arayüz (PIF)

0 ... 10 V Giriş, dijital Giriş,
0 ... 10 V Çıkış

Çevresel sıcaklık

0 ... +50 °C

Depolama sıcaklığı

-40 ... +70 °C

Bağıl Nem

20 ... 80 % b.N., buhulaşmayan

Gövdenin boyutları

45 x 45 x 62 mm

Gövdenin Koruma Sınıfı

IP 67 (NEMA 4)

Ağırlık

215 gr., Lens dahil

Shock / Vibrasyon

25G, IEC 68-2-29 / 2G, IEC 68-2-6

Tripod girişi

1/4-20 UNC

Güç kaynağı

USB üzerinden

* IR- ve VIS-Görüntüsünün en uygun birleştirilmesi için PCE-PI200 Kamera için 41° HFOV ile Lens ve PCE-PI230 için 23° HFOV ile Lens tavsiye edilir.

Yüklenmiş Kamyonun fren sıcaklığın ölçümü. Sabit Kızılötesi Kamera PCE PI200 / PI230 ile görüntüleri üst üste koyma ile kritik sıcaklıklar ön plana çıkartılır..

Taşınabilir ve sabit:
Sabit Kızılötesi Kamera PCE PI200 / PI230'un Tablet-PC'ye bağlanmış hali.

Sabit Kızılötesi Kamera PCE PI200 / PI230'un Teslimat içeriği

Standart:
1 x 1 Lens ve BI-SPECTRAL Teknolojisi ile Sabit Kızılötesi Kamera PCE PI200 veya PI230
1 x USB-Kablo (1 m)
1 x Masa Tripod'u
1 x Odaklama aleti
1 x Klemens ile PIF-Kablo (1 m)
1 x Yazılım Paketi PCE- PI Connect
1 x Alüminyum Çanta
1 x Kullanım Kılavuzu

Termal-Analiz-Paketi (PI200):
1 x Sabit Kızılötesi Kamera PCE PI200
3 x Lensler (23°, 6°, 41°), Kalibrasyon Sertifikaları dahil
1 x USB-Kablo 1m
1 x USB-Kablo 10 m
1 x Masa Tripod'u (20 ... 63 cm)
1 x Klemens ile PIF-Kablo (1 m)
1 x Yazılım Paketi PCE- PI Connect
1 x Alüminyum Çanta
1 x Kullanım Kılavuzu

Sabit Kızılötesi Kamera PCE PI200 / PI230 için ek öğeler

- Yüksek sıcaklık-USB-Kablo
- Kamera ve koruma gövdesi için montaj ayağı (paslanmaz çelikten), iki eksen içinde ayarlanabilir
- Dirsek fiş

Lens´e göre mevcut ürünler

Ürün-No.

Lens

PCE PI-200-O23-T900

23 ° x 17 ° FOV** / f = 10 mm, +900 °C'ye kadar

PCE PI-200-O48-T900

41 ° x 31 °FOV / f 0 5,7 mm, +900 °C'ye kadar

PCE PI-200-O6-T900

6 ° x 5 ° FOV / f = 35,5 mm, +900 °C'ye kadar

PCE PI-200-O72-T900

72 ° x 52 °C FOV / f = 3,3 mm, +900 °C'ye kadar

PCE PI-200-O23-T1500

23 ° x 17 ° FOV** / f = 10 mm, +1.500 °C'ye kadar

PCE PI-200-O48-T1500

41 ° x 31 °FOV / f 0 5,7 mm, +1.500 °C'ye kadar

PCE PI-200-O6-T1500

6 ° x 5 ° FOV / f = 35,5 mm, +1.500 °C'ye kadar

PCE PI-200-O72-T1500

72 ° x 52 °C FOV / f = 3,3 mm, +1.500 °C'ye kadar

PCE PI-230-O23-900

23 ° x 17 ° FOV / f = 10 mm, +900 °C'ye kadar

PCE PI-230-O48-900

41 ° x 31 ° FOV** / f = 5,7 mm, +900 °C'ye kadar

PCE PI-230-O6-900

6 ° x 5 ° FOV / f = 35,5 mm, +900 °C'ye kadar

PCE PI-230-O72-900

72 ° x 52 ° FOV / f = 3,3 mm, +900 °C'ye kadar

PCE PI-230-O23-T1500

23 ° x 17 ° FOV / f = 10 mm, +1.500 °C'ye kadar

PCE PI-230-O48-T1500

41 ° x 31 ° FOV** / f = 5,7 mm, +1.500 °C'ye kadar

PCE PI-230-O6-T1500

6 ° x 5 ° FOV / f = 35,5 mm, +1.500 °C'ye kadar

PCE PI-230-O72-T1500

72 ° x 52 ° FOV / f = 3,3 mm, +1.500 °C'ye kadar
