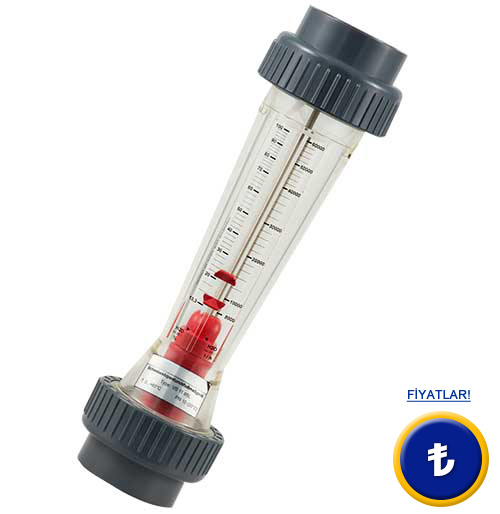

PCE-VS serisi Rotametre

Boru ve havalandırma kanallarında hava Nm3/h veya su l/h için debi ölçmeye yarayan plastik rotametre / yüksek dayanıklık / korozyona direnç / PVDF yüzer gövde

Rotametre PCE-VS serisi, borulardaki sıvı veya gazların debilerini belirlemeye yarayan bir cihazdır. Bu PCE-VS serisi rotametre süspansiyondaki gövde prensibine dayalı çalışır. Rotametrenin plastik konik ölçüm tüpünde süspansiyon yapan bir gövde bulunur ve bu akışkanın eylemsizliğiyle yukarı kalkar. Rotametrenin süspansiyon gövdesi yüksekliği debiye bağlıdır. Debi yükselirse akış direnci de artar. Rotametrenin süspansiyon gövdesi yükselir  ve süspansiyon gövdesi ile cam tüp arasındaki alan büyür. Böylece akış direnci, kaldırma kuvvetiyle süspansiyondaki gövde ağırlığı gücü toplamı aynı olana dek azalır. Akış oranı olarak ölçülen seviye rotametrede bir skalada okunabilir. Bu yüzden rotametrenin farklı versiyonları bulunmaktadır. Rotametre PCE-VS serisi su için l/h ve hava için Nm3/h ayarlı olarak gönderilir. Debi okuması, rotametreye entegre edilmiş iki ayarlanabilir teorik değer göstergesiyle kolaylaştırılmıştır. Burada rotametre ve ona benzer işlem yapan çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz. Bu rotametre PCE-VS serisi teknik bilgileri için aşağıdaki teknik özelliklere bakınız.
Rotametre ya da web sitemizde bulunan diğer cihazlar hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz sizlere yardımcı olmaktan memnuniyet duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.:     (+90) 0 212 471 11 47
Faks:   (+90) 0 212 705 53 93
veya Servis sayfamızdanda ulaşabilirsiniz.

Rotametre PCE-VS Serie

- l/h veya  Nm3/h okuma kapasitesi
- yüksek dayanıklılık
- korozyona direnç
- yüksek tekrarlanabilirlik
- yüksek yeniden üretilebilirlik
- 1,5 – 60.000 l/h ölçüm aralığı

- kolay montaj
- harici güç kaynağı gerektirmez
- 4 kesinlik sınıfı, VDI 3513'e uygun
- sıvı ve gaz ortamlar için
- teorik değer göstergeleri ayarlama
- PVDF yüzer gövde

Teknik özellikler

Seri

VS11...

VS12...

VS13...

VS32...

VS33...

Özellikler

Hassasiyet

4. sınıf kesinlik, VDI 3513'e uygun, sayfa 2

Nominal basınç 20 ºC

PN 10

Ortam sıcaklığı

0...60 °C

0...100 °C

0...40 °C

Ölçme tüpü

PA (Trogramid)

PSU (Polisuifon)

PVC

Yüzer gövde

PVDF

O halkası

EPDM (Etilen propilen Dien, M ASTM tipi)

VS1... serisi (uzunluk= 335 mm)

Tip

Nominal değer

Su için aralık

Hava için aralık
0 ... 8 bar

VS1_25A ...

DN25

50 ... 500 l/h

1,5 ... 42 Nm³/h

VS1_25B ...

DN25

100 ... 1000 l/h

2,5 ...87

VS1_32C ...

DN32

150 ... 1500 l/h

4 ... 135

VS1_32E ...

DN32

250 ... 2500 l/h

7 ... 237

VS1_40D ...

DN40

200 ... 2000 l/h

6 ...174

VS1_40F ...

DN40

300 ... 3000 l/h

9 ... 324

VS1_40G ...

DN40

600 ... 6000 l/h

17 ... 522

VS1_50G ...

DN50

600 ... 6000 l/h

17 ... 525

VS1_50H...

DN50

1000 ... 10000 l/h

29 ... 903 Nm³/h

VS1_50I...

DN50

1500 ... 15000 l/h

53 ... 1215

VS1_65J ...

DN65

2000 ... 20000 l/h

55 ... 1635

VS1_65K ...

DN65

3000 ... 30000 l/h

80 ... 2274

VS1_65L ...

DN65

8000 ... 60000 l/h

-

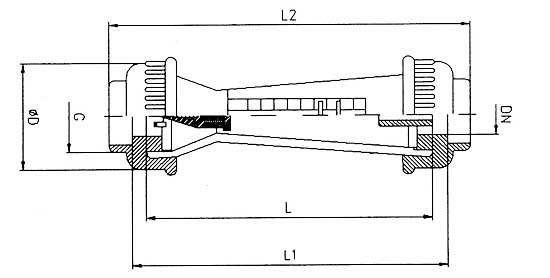

VS1... boyutları (L=335 mm)

Rotametre PCE-VS serisi montaj ve kurulumunu gösterme
Rotametreler dikey olarak kurulmalıdır ve gerilimden bağımsız olmalıdır. Bir giriş ve çıkış rotası sağlanması gereklidir, giriş yaklaşık 10 x DN, çıkış yaklaşık 5 x DN.

G

DN

L

L1

L2

ØD

1 1/2"

25

335

341

385

60

2"

32

335

341

393

72

2 1/4"

40

335

341

403

83

2 3/4"

50

335

339

417

103

3 1/2"

65

335

341

429

122

Baureihe VS3...  (L= 165...200 mm)

Tip

Nominal değer

Su için aralık

Hava için aralık
0 ... 10 bar

VS3_10P ...

DN10

1,5 ... 15 l/h

0,01...1,8 Nm³/h

VS3_10Q ...

DN10

2,5 ... 25 l/h

0,2 ... 3,2 Nm³/h

VS3_10R ...

DN10

5 ... 50 l/h

0,5 ... 6,4 Nm³/h

VS3_10T ...

DN10

10 ... 100 l/h

0,8 ... 10 Nm³/h

VS3_15S ...

DN15

8 ... 80 l/h

0,6 ... 9,5 Nm³/h

VS3_15U ...

DN15

15 ... 150 l/h

1,4 ... 19 Nm³/h

VS3_15V...

DN15

20 ... 200 l/h

1,5 ... 25 Nm³/h

VS3_25U ...

DN25

15 ... 150 l/h

1,0 ... 21 Nm³/h

VS3_25W...

DN25

30 ... 300 l/h

1,5 ... 35 Nm³/h

VS3_25A...

DN25

50 ... 500 l/h

3 ... 60 Nm³/h

VS3_25B...

DN25

100 ... 1000 l/h

6 ... 100 Nm³/h

VS3... Boyutları (L=165...200mm )

Rotametre PCE-VS serisinin montaj ve kurulumunu gösterme
Rotametreler dikey olarak kurulmalıdır ve gerilimden bağımsız olmalıdır. Bir giriş ve çıkış rotası sağlanması gereklidir, giriş yaklaşık 10 x DN, çıkış yaklaşık 5 x DN.

G

DN

L

L1

L2

ØD

¾"

10

165

171

199

35

1"

15

185

191

223

43

1 ½"

25

200

206

250

60

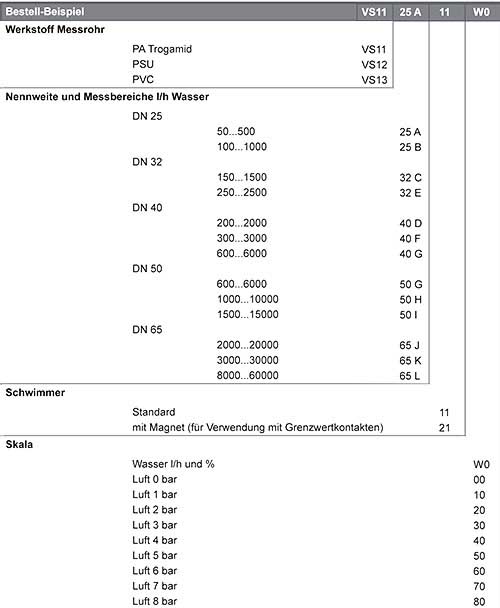

Rotametre PCE-VS ile sipariş örnekleri

Ölçüm tübü materyali

Nominal değer

Şamandıra

Ölçek

PA Trogamid

DN40 / 200 ... 20000

Standart

Su l/h und %

VS11

40D

11

W0

Sipariş numarası

VS11 40D 11 W0

Teslimat içeriği

1 x PCE-VS rotametre

Ek öğeler:

Temas Alarmı
VSK1 ve VSK2 temas alarmı sınırlandırılmak istenen debiyi dışardan kontrol etmeye yarar. Rehbere tanıtılır ve skalada işaretlenmiş herhangi bir değere göre ayarlanabilir. Yüzen gövdeye sabitlenmiş bir mıknatıs vardır. Anahtar işlevi sabittir yani bu şu anlama gelir, mıknatıs temastan uzak olsa bile anahtar aktif halini korur. Temas alarmı kurulduktan sonra yüzen gövdenin mıknatıslı yüzen gövdeyle değiştirilmesi gerektiğini unutmayınız.
