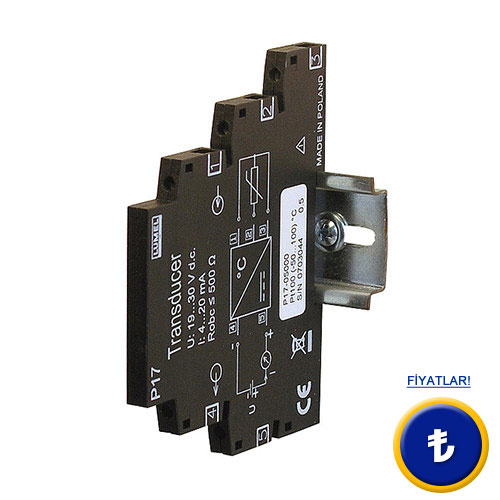

PCE-P17PT PT-100-Çevirici Direnç Termometresi için PT-100-Çevirici / 4 ... 20 mA'e dönüştürme / sadece 6,2 mm kalınlığında / DIN Ray montaji / Besleme 19 ... 30 V DC |
|
|
PT-100-Çevirici
PCE-P17PT PT100'den çıkan sinyali çevirir. PT-100-Çevirici PCE-P17PT
sıcaklık sinyalini 4 ... 20 mA norm sinyali olarak çevirir.
Bu Cihaz normlu sinyalı daha kolay işlemeye izin verir. PT-100-Çeviricisi
sadelikliği ile ön plana çıkar. Çevirici akım döngüsü
üzerinden besleme yapar. PT-100-Çevirici PCE-P17PT
için özel bir güç kaynağına ihtiyaç duyulmamaktadır.
Burada PT-100-Çevirici
ve bu cihaza benzer çeşitli
cihazlar hakkında daha fazla bilgiyi
bulabilirsiniz. Bu PT-100-Çeviricinin
teknik bilgileri için aşağıdaki
teknik özelliklere bakınız. |
|
|
|
|
|
|
|
|
- Direnç Termometresi için Sinyal Çevirici - Akım döngüsü üzerinden besleme - küçük kurulum kalınlığı |
- DIN-Rayında montaj - Çıkış 4 ... 20 mA - kolay kurulum |
|
PT-100-Çevirici PCE-P17PT'nin Teknik özellikleri |
|
|
Giriş sinyali |
PT100 |
|
Ölçüm aralığı (Versiyona göre) |
-50 °C ... 100 °C -50 °C ... 400°C |
|
Çıkış sinyali |
4 ... 20 mA |
|
Yükleme (RLoad) |
maks. 500 Ω |
|
İletken kesiti |
0,2 mm² ... 2,5 mm² (AWG24-12) |
|
Montaj genişliği |
6,2 mm |
|
Güç kaynağı |
19 ... 30 V DC |
|
Ağırlık |
80 gr. |
|
Çevresel sıcaklık |
- 20 °C ... + 65 °C |
|
Çevresel hava nemi |
< 95 % buhulanmayan |
|
Boyutlar |
77,5 x 6,2 x 100 mm |
|

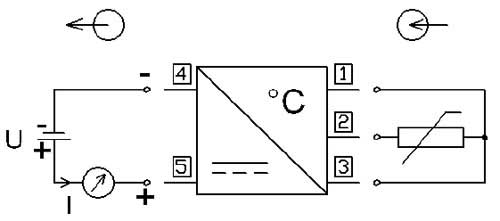

PT-100-Çevirici PCE-P17PT'nin bağlantı çizimi |
|
|
PT-100-Çevirici PCE-P17PT'nin Teslimat içeriği |
|
|
1 x PCE-P17PT PT-100-Çevirici, 1 x Kullanım Kılavuzu |
|
|
PT-100-Çevirici PCE-P17PT'nin teslim edilebilen Modelleri |
|
|
PCE-P17PT-1 |
Ölçüm aralığı: -50 °C ... 100 °C |
|
PCE-P17PT-2 |
Ölçüm aralığı: -50 °C ... 400°C |
|
|
|
|
PCE-P17 Serisinden başka Sinyal Çeviriciler:
- PCE-P17I Sinyal Çevirici (Akım-Süreç Sinyalleri için Sinyal Çevirici, Galvanik ayrımcı olarak kullanılabilir)
- PCE-P17U Sinyal Çevirici (0 ... 10 V'e arası Gerilim sinyalleri için Galvanik Sinyal Çevirici, 4 ... 20 mA Çıkış)
- PCE-P17TC Sinyal Çevirici (K Tipi Termoelement için Galvanik Sinyal Çevirici, Norm sinyal çıkışı 4 ... 20 mA)
Aşağıda Galvanik Sinyal Çevirci olarak kullanılan Sinayal Çeviricileri bulabilirsiniz:
- PCE-P20 Sinyal Çevirici (Universal girişi ile Galvanik Sinyal Çevirici, Çıkış 4 ... 20 mA)
- UMU100 Sinyal Çevirici (Değişik Sinyal formu için Universal-Galvanik Sinyal Çevirici, ek olarak Ekranlı)
- WK121 Sinyal Çevirici (Direnç, Gerilim, Akım Sinyalleri için Galvanik Sinyal Çeviric, Yazılım üzerinden ayarlama)
- IAMA Sinyal Çevirici (Sinyal Çeviricisi 110 değişik giriş sinyalini galvanik olarak ayrılmış norm sinyaline çevirir) |
|
|
