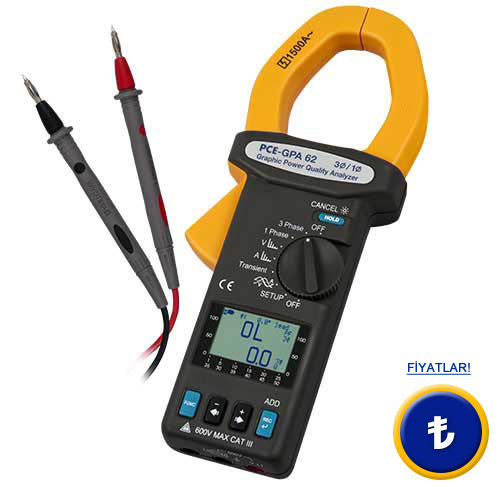

PCE-GPA 62 Pens Güç Analizörü
ağ analizörü / veri kaydı ile güç ölçer ve enerji ölçer (gerçek zamanlı) / grafikli ekran / PC arabirimi ve yazılım / Maksimum iletken çapı: 55 mm / isteğe bağlı ISO ayarı

Pens güç analizörü (Grafik Güç Kalitesi Analizörü) PCE-GPA 62, üç veya tek aşamalı aktif güç ölçümü, reaktif ve görünür, güç faktörü, faz açısı, enerji, voltaj, akım, 50º'lik harmonik dalga oluşumuna kadar tepeler ve harmonikler için hizmet vermektedir. Pens güç analizörü PCE-GPA 62’nin entegre grafik ekranı ölçülen ideal değerleri gösterir. Ölçüm değerleri kaydedilir ve daha sonra analiz için PC'ye aktarılır. PCE-GPA 62 profesyonel bir el cihazıdır ve onunla birlikte birden çok parametre belirleyebilisiniz. Aydınlatma koşulları uygun olmasa bile ekranda ki arka ışık sayesinde, değerlerin doğru okumasını yapabilir. Harmonik analizörü fabrikada kalibre edilir olmakla birlikte, isteğe bağlı olarak ISO (yıllık yeniden ayarlama için ilk isteği) kurallarına göre onaylı ve laboratuarda ayarlama yapılabilir. Burada pens güç analizörü ve bu cihaza benzer çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz. Bu pens güç analizörünün teknik bilgileri için aşağıdaki teknik özelliklere bakınız.
Pens güç analizörü ya da web sitemizde bulunan diğer cihazlar hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz sizlere yardımcı olmaktan memnuniyet duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.:     (+90) 0 212 471 11 47
Faks:   (+90) 0 212 705 53 93
veya Servis sayfamızdanda ulaşabilirsiniz.

  - Gerçek zamanlı kayıt, voltaj ve akım ölçümü
    (gerçek efektif) kontrol edin
  - Ölçülen güç faktörü ve faz açısı, frekans,
     enerji, aktif güç, reaktif güç ve görünen güç,
     (1 aşamalı veya 3 aşamalı simetrik ağları)

  - max. Leiterdurchmesser 55 mm
  - Grafikli ekran
  - 15 dakika sonra otomatik bağlantı kesilmesi.
    (bu işlevi kapatabilirsiniz)
  - İsteğe bağlı ISO ayarı

Grafikli ekran, rakam değerlerini gösterir

veya eğri biçimli değerlerini görüntüleyebilirsiniz.

Programlamayı ve ayarlamayı kolaylaştıran yumuşak lastik tuşları

Pens güç analizörü PCE-GPA 62'nin döner anahtar şeklinde fonksiyonlar seçilmesi

Teknik özellikleri

Ölçülen değerler

Voltaj ölçümü


Tepe voltajı (> 10V)

Akım ölçümü


Tepe akımı (> 20 A)


Aktif güç P




Görünen güç S




Görünmeyen güç Q




Güç faktörü PF



Faz açısı


Frekans ölçümü (U > 50 V)


Aktif enerji


Görünen enerji


Görünmeyen enerji


Voltajda ki harmonikler (bağıl)
50 - 60Hz > 80 V AC

Voltajda ki harmonikler (mutlak)
50 - 60Hz > 80 V AC

Akımda ki harmonikler (bağıl)
50 - 60Hz > 20 A

Akımda ki harmonikler (mutlak)
50 - 60Hz > 20 A

Toplam harmonik çarpıklığı (THD-F)
50 - 60Hz > 80 V u. > 20 A

Ölçüm aralıkları / Hassasiyet / Çözünürlük

4,0 ... 600,0 V gerçek değeri
± 0,5 % değer ± 5 dijital / 0,1 V

50 Hz - 60 Hz / ±5 % ±50 dijit

4,0 ... 1500,0 A gerçek değeri
± 1 % değer ± 5 dijital / 0,01 A

50 Hz - 60 Hz / ± 5 % ± 50 dijit
50 Hz - 60 Hz / ±5 % ±50 dijit

5 ölçüm aralıklarında 10 W ... 9999 kW
± 1 % değeri + 20 dijit (>20 V y >20 A)
± 2 % değeri + 40 dijit (>20 V y >20 A)
0,1 W ... 1 kW ölçüm aralığına göre

5 ölçüm aralıklarında 10 VA ... 9999 kVA
± 1 % değeri + 20 dijit (>20 V y >20 A)
± 2 % değeri + 40 dijit (>20 V y >20 A)
0,1 VA ... 1 kVA ölçüm aralığı göre

5 ölçüm aralıklarında 10 VAr ... 9999 kVAr
± 1 % değeri + 20 dijit (>20 V y >20 A)
± 2 % değeri + 40 dijit (>20 V y >20 A)
0,1 VAr ... 1 kVAr ölçüm aralığı göre

0,000 ... 1,000
±0,04 (>20 V und >20 A) / 0,001
±0,1   (<20 V und <20 A) / 0,001

-180 ° .... +180 ° / ±1° / 0,1
 0 ° .... +360 ° / ±1° / 0,1

46 ... 65 Hz
±0,3 Hz / 0,1 Hz

0 ... 999.999 kWh
±1 % değeri  +20 dijit

0 ... 999.999 kVAh
±1 % değeri  +20 dijit

0 ... 999.999 kVarh
±1 % değeri  +20 dijit

1 - 20^tH / ±2 % / 0,1 %
21 - 50^tH / ±4 % değeri. ±2 % / 0,1 %

1 - 20^tH / ±2 % ±0,5 V / 0,1 V
21 - 50^tH / ±4 % değeri ±0,5 V / 0,1 V

1 - 20^tH / ±2 % / 0,1 %
21 - 50^tH / ±4 % değeri ±2 % / 0,1 %

1 - 20^tH / ±2 % değeri ±0,4 A / 0,1 A
21 - 50^tH / ±4 % değeri ±0,4 A / 0,1 A

0,0 - 20 % / 2 % / 0,1 %
20,1 - 100 % / ±6 % değeri ±1 % / 0,1 %
100,1 - 999,9 % / ±10 % değeri ±1 % / 0,1 %

Maksimum yüzgeç açılışı

55 mm

Aralık seçimi

otomatik

Aralık dışı gösterge

"OL" = Aşırıya kaçmış

Hafıza

50.000 veri kaydı

Arabirim

USB

Yazılım ve veri kablosu

her ikisi de teslimatta, Win 2000, XP, y ME
ile birlikte kullanılabilirler

Ekran

grafikli LCD ekran, arkadan aydınlatmalı ile 128 x 64

Güç kaynağı

2 x 1,5 V Typ AA pil

Güç Tüketimi

yaklaşık 10mA

Boyutlar

271 x 112 x 46 mm

Ağırlık

pil dahil olmak üzere 650 gr.

Çevresel koşullar

maks. 85 % n.o. / -10 ... + 50 °C

Koruma / standart türü

CAT III 600 V / EN 61010-2-032

Software

Analog grafik gibi, bir eğri gibi, yazılım verileri gösterir

Yazılım ayrıca sayılar içeren sütunlar gibi verileri gösterir.

Teslimat içeriği
1 x PCE-GPA 62 pens güç analizörü,
2 x ölçüm noktaları yalıtımlı 2 m kablo,
2 x pil,
1 x taşıma çantası,
1 x bilgisayar için USB kablosu,
1 x yazılım (İngilizce) ve kullanma talimatı

Opsiyonel öğeler
ISO ayarlama sertifikası (bu harmonik analizörü
dahil etmek isteyen şirketler, iç kontrol araçları grubu yada yıllık yeniden ayarlama için gerekli belgeler. Tüm ölçüm değerleri ile bir ayarlama ve sertifika içerir.

Burada "güç analizörü" sınıfı altında yer alan diğer cihazları bulabilirsiniz:

- PCE-PA 6000 güç analizörü
  (Etki sayacı, görünen güç sayacı, Güç faktörü sayacı ve Enerji tüketim sayacı, yazılım)

- PCE-UT-232 güç analizörü
  (10 ölçüm değerine kadar ölçebilen ölçüm cihazı / 0,0 W ... 4 kW / 0,0 ... 600 V ve 0,0 ... 15 A)

- Üç - Aşama - Güç analizörü PCE-360
  (harici pens, 1- ve 3-Aşama, dahili Loggerli, yazılım, veri kablo ...)

- PCE-830 güç analizörü
  (alternatif akım elektrik şebekesinde elektriksel büyüklüklerin üç fazdan birinde ölçümüne yapar,
   Data loggerli..)

Güç ölçüm cihazının kullanımında dikkat edilmesi gerekenler / güvenlik uyarısı:
- Güç ölçüm cihazının, pensleri ya da kablosu zarar gördüğü anlaşıldığında sakın kullanmayın.
- Platin konduktörlerde ölçüm yapılırken mutlaka çok dikkatli olunuz.
- Güç ölçüm cihazında arızaya yol açmamak için mutlaka aralıklarında ölçümü
  gerçekleştiriniz. Her zaman uyarı göstergelerini dikkate alınız.
- Güç ölçüm cihazını aşırı sıcaklıklara, direk güneş ışığına, aşırı bağıl neme veya suya
  maruz bırakmayınız.
- Aşırı sarsıntı uygulamayınız. Her zaman güç ölçeri dikkatli taşıyınız.
- Cihazı çalıştırmadan önce ortam sıcaklığına uyum götermesi için bekleyiniz (soğuk yerden sıcağa
  götürme ya da tersi durumlarda çok önemlidir).
- Tamir ve bakım, her zaman PCE-Instruments'ın kalifiye teknisyenleri tarafından yapılmalıdır.
- Güç ölçüm cihaıznın ön yüzünü hiç bir zaman çalışma ortamına dönük tutmayınız, bu sayede
  oluşabilecek zararları önlemiş olursunuz.
- Güç ölçüm cihazını iç mekanlarda kullanın. Eğer açık havada kullanmanız gerekiyorsa her zaman
  havaınn kuru olduğu zamanlarda kullanınız.
- Cihaz kullanılırken doğrudan güneş ışığı, yüksek sıcaklıklar, yüksek nem veya yoğunlaşmış nem
  ortamlarında kullanmayın.
- Güç ölçüm cihazı toza ve suya karşı korumalı değildir ( bu durumu lütfen çok dikkate alınız).
- Güç ölçüm cihazını patlayıcı gazların bulunduğu ya da aşındırıcı bölgelerde kullanmayınız.
- Güç ölçüm cihazını asla ıslak veya nemli ellerle kullanmayınız.
- Her zaman güvenlik gereksinimlerini uygulayınız (özel eldivenler vb.)
- Test kabloları veya pensleri bağlamadan önce cihazın kapalı olduğundan emin olunuz.
- Zarar görmemesi ya da ksıa devre yapmaması için, güç analizörü veya pensleri bağlamadan önce
  objeyi akımsız ölçün.
- Ölçüm girişleri birbirinden ayrı değildir. Bir tarafı bağladığınızda diğerleri de çalışır hale gelir.
- Kurulum tarafından kullanılmayan bütün hatları çıkarın.
- Test kablosunu önce cihaza bağlayınız, sonra da ölçülecek objeye.
- Test kablolarını kullanmadığınızda dikkatlice kaldırınız.
