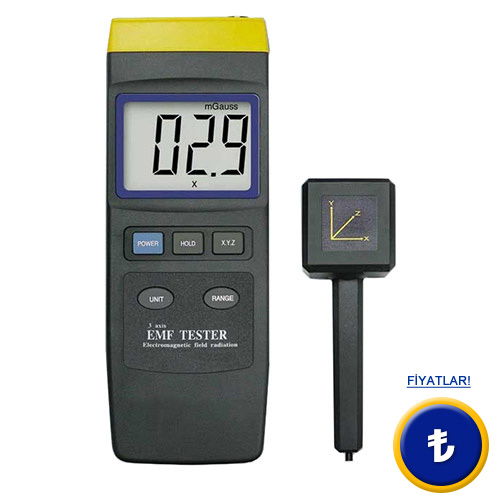

PCE-G28 Manyetik Alan Ölçüm Cihazı
manyetik alanlar için triaksial sondalı Manyetik Alan Ölçüm Cihazı

Manyetik Alan Ölçüm Cihazı PCE-G 28'nin, elektromanyetik radyasyonu belirlemek için triaksial bir Sondası mevcuttur. Bu Manyetik Alan Ölçüm Cihazı PCE-G 28 özellikle transformatörlerde ölçüm için ve bilgisayar ekranlarının, televizyonun, endüstriyel elektrik kurulumların (manyetik ayırıcılar, elektro-motorlar ...) yaydığı manyetik alanı değerlendirmek amacıyla tasarlanmıştır. Manyetik Alan Ölçüm Cihazı Avrupa standartlarına uygundur (European Union Electromagnetic Compatibility Directive IEC 801-1 (EN 50081-1 ) ve laboratuar ile Ölçüm Cihazları IEC 204 (EN 60204) gereksinimlerini yerine getirir. Manyetik Alan Ölçüm Cihazının triaksial sondası aracılığıyla her spesifik eksen dönüştürmesinden istifade edilmiş olur. Bu küçük Manyetik Alan Ölçüm Cihazı, sanayide ve laboratuar ortamında kullanıma uygun özelliklere sahiptir. Rahat, hızlı ve hassas bir cihazdır. Burada Manyetik Alan Ölçüm Cihazı ve bu cihaza benzer çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz. Bu Manyetik Alan Ölçüm Cihazının teknik bilgileri için aşağıdaki teknik özelliklere bakınız.
Manyetik Alan Ölçüm Cihazı ya da web sitemizde bulunan diğer cihazlar hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz sizlere yardımcı olmaktan memnuniyet duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.:     (+90) 0 212 471 11 47
Faks:   (+90) 0 212 705 53 93
veya Servis sayfamızdanda ulaşabilirsiniz.

- manyetik alanlar için triaksial Sonda
- "HOLD"-Fonksiyonu
- µT vey mGs ölçüm birimleri
- büyük LCD-Ekran
- geniş frekans aralığı (300 Hz'ye kadar)

 - kolay kullanım
  - pil ile çalışma
  - iş ortamını analiz etmek için uygundur
  - Avrupa standartlarına uygun IEC801-1
   (EN 50081-1) / IEC204 (EN 60204)

Elektromanyetik alanlar hakkında bilgi

Elektromanyetik alanlar, elektrik cihazları ve kurulumlarının kullanımdan kaynaklanır. Frekansına bağlı olarak organizmamızda ciddi etkiler yaratabilir. Sonuçları rahatsızlık ve sinir yıpranmasından iç yanmalara kadar gider. Bu yüzden iş koruma kanunu ve endüstriyel hükümler temel alınarak elektromanyetik alanlara maruz kalan işçilerin aldığı riski belirlemek gereklidir. 1 nolu alan bütün dentelenen alanları kapsar ör: endüstriyel elektrik atölyeleri ve şirket tarafından kontrol edilen alanlar. Tesisin kullanım biçimine bağlı olarak az seviyede maruz kalınan genel giriş alanlarını da kapsar. Bu düşük seviyede maruz kalma vardiya değişimi anlamına gelir. Güvenlikten sorunlu kişi elektromanyetik radrasyonu Gauss veya Tesla olarak belirler ve cihaz yardımıyla sınıflandırabilir. 1 nolu alanda teknik enerji frekansı f = 50 Hz ise limit değer 1,36 µT , 2 nolu ortamda ise 0,42 µT. Burada konu ile ilgili daha fazla bilgi bulabilirsiniz.


                 Dağıtım Kutusu                  Manyetik Ayırıcı                         Transformatör

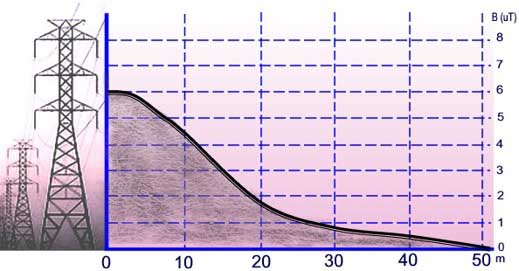

Mesafe ile manyetik alan değişikliği örneği

Teknik özellikler

Ölçüm aralığı

mikroTesla:
0 ... 20 µT / 0 ... 200 µT / 0 ... 2000 µT
milliGauss:
0 ... 200 mGs /0 ... 2000 mGs /0 ...20000 mGs

Çözünürlük

0,01 / 0,1 / 1 µT (ölçüm aralığına bağlı)
0,1 mGs / 1 mGs / 10 mGs

Hassasiyet

±4 % + 3 d (20 µT ve 200 mG aralığında)
±5 % + 3 d (200 µT ve 2000 mGs aralığında)
±10 % + 5 d (2000 µT ve 20000 mGs aralığında)

Verilen hassasietler 50 - 60 Hz ve < 3 V/m (RF) 'ye uygundur.

Frekans

30 ... 300 Hz

Ekran

LCD-Ekran

Güç kaynağı

1 x 9 V Pil

Boyutlar

Cihaz: 195 x 68 x 30 mm
Sonda: 225 x 75 x 55 mm

Ağırlık

470 gr. (Pil dahil)

Manyetik Alan Ölçüm Cihazı PCE-G28’in kullanımına örnekler

Üstteki resimlerde bizim Manyetik Alan Ölçüm Cihazı PCE-28'in radyasyon testi yaparken görmektesiniz. Manyetik Alan Ölçüm Cihazı ile bir ofisteki bir monitörde ve elektrik kutusundaki radyasyon ölçümü gerçekleştirmekte. Triaksal Sondası ile bu Manyetik Alan Ölçüm Cihazı manyetik Alanın üç Alan veya Vektor Komponentlerini algılayabilmektedir.
Manyetik Radyasyon yaşayanlar üzerinde en fazla etkisi olan elektromanyetik Radyasyondur. Değer uzaklaştıkça azalmaktadır.

Teslimat içeriği
1 x PCE-G28 Manyetik Alan Ölçüm Cihazı, 1 x 1 m kablosuyla triaksial Sonda, 1 x Pil, 1 x Kullanım Kılavuzu (komple Taşıma çantasında)

Opsiyonel öğeler
- ISO Kalibrasyon Sertifikası (cihazı dahili kalite
  kontrole dahil etmek isteyen ya da yıllık
  yeniden kalibrasyona eklemek isteyen şirketler
  için). ISO Standardına uygun Sertifika, bütün
  ölçüm değerlerinin yer aldığı bir Laboratuar
  Kalibrasyonundan oluşmaktadır. Lütfen Dikkat:
  Teslimata dahil ISO Fabrika Kalibrasyonu
  sadece ilgili sensörlerle kombine şekilde
  yapılabilir.
