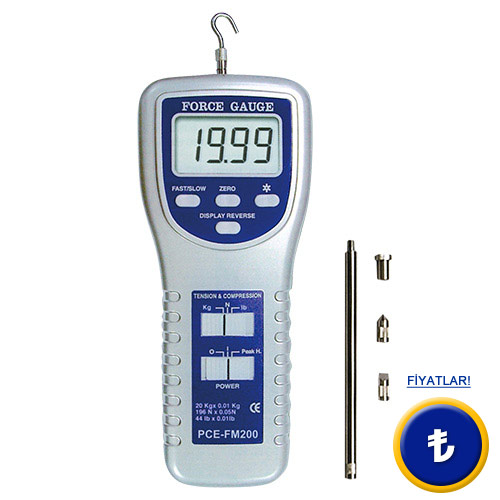

PCE-FM50 veya PCE-FM200 Kuvvet Ölçer

5 kg ve 20 kg’a kadar çekme ve sıkıştırma gücü için Kuvvet Ölçer, RS-232 bağlantı girişi ve veri transferi için opsiyonel yazılım
PCE-FM50: 5kg 'a kadar / PCE-FM200: 20kg'a kadar

Kuvvet Ölçer PCE-FM50 veya PCE-FM200 çekme ve sıkıştırma güçlerinin hızlı ve hassas okumasını yapan mikroişlemci tarafından kontrol eden bir cihazdır. Kuvvet Ölçerin ekranı 180 derece çevrilebilir, böylece çekme veya sıkıştırma kuvveti her zaman doğru pozisyondan ölçülebilir. Cihazın, kuvvet ölçüm ayağına monte edilebilen bir tasarımı vardır (aksesuar olarak). Piller ya da elektirk şebekesine bağlayan bir adaptörle çalışır (ek olarak 300 mA güç kaynağı mevcuttur). Kuvvet ölçüm değerlerini bir bilgisayara veya laptopa aktarabilmek için veri kablosuyla birlikte opsiyonel yazılımı vardır. Yazılım veri aktarım en küçük aralığı 2 saniyedir. Dinamometrik hücre, ek montaj tabanı aracılığıyla LTS 20 test ayağına sabitlenebilir. Bu test ayağı laboratuar deneyleri ve kalite kontrollerinde çekim ve sıkıştırma kuvveti ölçümü için idealdir. Burada Kuvvet Ölçer ve bu cihaza benzer çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz. Bu Kuvvet Ölçerin teknik bilgileri için aşağıdaki teknik özelliklere bakınız.
Kuvvet Ölçer ya da web sitemizde bulunan diğer cihazlar hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz sizlere yardımcı olmaktan memnuniyet duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.:     (+90) 0 212 471 11 47
Faks:   (+90) 0 212 705 53 93
veya Servis sayfamızdanda ulaşabilirsiniz.

Arayüz ile Kuvvet Ölçer PCE-FM

- çekme ve basınç kuvvetlerinin maksimum
  değerlerini tutma
- gerekli olduğunda her zaman klavye aracılığıyla
  sıfırlama
- Peak Hold ve maksimum ölçüm değerini
   yeniden elde etme

- Otomatik bağlantı kesme
- ölçüm ayağına monte için arka tarafta vida
  çukurları (aşağıdaki çizime bakınız)
- Pil durumunu gösterme
- aşırı yük koruması = 150 %

Teknik özellikler

Kuvvet öçlerin-Modeli

PCE-FM50

PCE-FM200

maks. Ölçüm yükü

5 kg / 49 N

20 kg / 196 N

Çözünürlük

1 g / 0,01 N

10 g / 0,05 N

Hassasiyet

±0,4 %, +1 Dijit

±0,5 %, +2 Dijit

Ölçüm birimleri

Gram / Newton

Gram / Newton

maks. Aşırı yük

7,5 kg

30 kg

Arayüz

 RS 232

Yazılım ve Veri Kablosu

 opsiyonel

Ölçülen değerlerin transferi

Yazılım ile her iki saniyede bir, bir değer bilgisayara aktarılır. Lakin Cihazın verileri oluşturması çok daha hızlıdır: verileri kaydederkne kuvvet ölçerin bir değerini bilgisayara her 0,25 saniyede bir windows hiperterminali araıclığıyla aktarabilirsiniz

Ekran

 5-Pozisyonlu; 10 mm LCD

Ölçüm Fonksiyonları

Peak-Hold Fonksiyonuyla çekme ve basınç kuvveti ölçümü

Güç kaynağı

6 x 1,5 V AA Minyon-Hücre veya elektri Adaptörü

Boyutlar

227 x 83 x 39 mm

Ağırlık

550 gr.

RS-232 Arayüzü ve opsiyonel yazılım ile hızlı ve rahat biçimde ölçüm verilerini bilgisayara aktarabilirsiniz. Yazılımı ek öğe olarak sipariş edebilirsiniz. Yazılımın teslimat içeriğinde Kuvvet Ölçer için uygun olan RS-232 Kablosu bulunur.


Ölçüm değerlerini ayarlama ve göstermeyi mümkün kılan zaman aralığını gösteren yazılım ekranı. Dijital veya eğri diyagram olarak gösterebilir.


Kuvvet Ölçerin eğrilerinin bulunduğu yazılım ekranı analog veya dijital sunum olarak seçilebilir.


Burada Kuvvet Ölçerin yazılımının dijital formu görülmektedir. Dijital Form hassas ve hızlı okuma sağlamaktadır.

Kuvvet Ölçerin kullanım görüntüleri


                 Kuvvet Ölçer gerekli bağlantı                                     Kuvvet Ölçer ile ağırlık
                      ile gücünü ölçerken                                                gücünü ölçerken

Teslimat içeriği
 1 x PCE-FM Kuvvet Ölçer
      (PCE-FM50 veya PCE-FM200)
 1 x Kullanım Kılavuzu
 1 x düz kafalı Adaptör
 1 x kancalı Adaptör
 1 x yuvarlak kafalı Adaptör
 1 x Keski kafalı Adaptör
 1 x uzatıcı Çubuk (120 mm)
 1 x Cihaz için Taşıma Çantası


Opsiyonel ek öğeler

ISO-Kalibrasyon / Sertifikasyon
Kuvvet Ölçeri dahili kalite kontrollerine dahil etmek ya da yıllık Kalibrasyonu katmak isteyen şirketler için.
Sertifikasyon, bir Kalibrasyon ve bütün ölçüm değerlerinin yer aldığı bir Sertifikadan oluşur. Ayrıca talep eden kişinin ya da Şirketin ismi ve adresi yer alır.

Yazılım-Paketi
Yazılım kiti, bilgisayar için RS-232 veri kablosu içerir. Yazılım, Kuvvet Ölçerin ölçüm değerlerini doğrudan bilgisayara aktarır. Veriler aynı zamanda başka programlara da gönderilebilir; örneğin MS Excel. Bilgisayarınızda veya Laptopunuzda sadece USB girişi varsa USB-RS232 Adaptörünü kullanmalısınız.

RS-232-USB-Adaptör
Bu yazılım paketi RS232 kablosu ile gönderilir. Verileri bir taşınabilir cihaza aktarmak istiyorsanız USB adaptörüne ihtiyacınız olacaktır (Yazılım dahil)

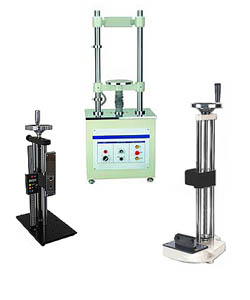

Test ayağı
Bu Kuvvet Ölçerin mevcut olan üç test ayağından biriyle eşleştirebilirsiniz. İki test ayağının bir krankı vardır, üçüncü ise bir motorla çalışır. Bu test ayaklarının kullanımı, bir Laboratuarda bir malzemenin günlük testi yapıldığında ve her zaman aynı koşulları yakalamak gerektiğinde anlamı vardır. (insandan kaynaklanan hataları önlemek için).

Bu linkte farklı test ayaklarının teknik bilgilerini görüntüleyebilirsiniz: Test ayakları.

Veya Kuvvet Ölçerin online kategorisindeki ilgili test ayakları taınmıınn detaylarını görüntüleyin.

Dikkat: Die interne Kraftmesszelle ist wartungsfrei, leicht und zeichnet sich durch äußerst hohe Standzeiten aus. Für die Herstellung dieser Kraftmesszelle werden ausschließlich hochwertige Materialien verwendet, die ein Höchstmaß an Sicherheit und Langlebigkeit garantieren. Das Kraftmessgerät verfügt über einen Überlastbereich. Wenn Sie diesen überschreiten, dann zerstören Sie die interne Kraftmesszelle. Wenn Sie also ein Kraftmessgerät für Ihre Anwendung auswählen, dann gehen Sie beim Messbereich sicherheitshalber auf das nächst höhere Modell über.
