PCE-DSO5000 Serisi Kaydedici Osiloskop

7'' büyük ekran / 2 kanal girişi / 200 Mhz'e kadar bant genişliği / Flaş Bellek için USB bağlantısı / birçok otomatik ölçüm Fonksiyonu / Auto-Set Fonksiyonu

Kaydedici Osiloskop PCE-DSO5000 Serisi´nin şu bant genişlikleri vardır: 60 MHz, 100 MHz ve 200 MHz. Bu Kaydedici Osiloskop PCE-DSO5000 Serisi´nin 2 kanal girişi bulunur. Kullanıcı yüksek çözünürlüklü büyük ekranda öçlüm parametrelerinin tümünü direkt olarak okuyabilir. Kaydedici Osiloskop eğri kaydı ve daha sonra bunları gösterme imkanı  sunmaktadır. Kayıt, Flaş Bellek’e gerçekleştirilebilir. Geniş bant genişliğinin yanı sıra Kaydedici Osiloskop PCE-DSO5000 Serisi´nin 1 GS/s olan yüksek örnekleme hızı bulunur. Farklı bir çok otomatik ölçüm fonksiyonuna ek olarak Osiloskop, sabit noktalara otomatik olarak ateşleme yapabilir. Bu şekilde, örneğin sadece ilk düşen kenar veya son düşen kenar gözlemlenebiilir. İki giriş kanalının renkli sinyalizasyonu Kaydedici Osilsokop ile hızlı çalışma imkanı vermektedir. Varsayılan olarak her Kaydedici Osiloskop’un Auto-Set Fonksiyonu vardır ve bu Fonksiyon dikey ve yatay sapma için ayarları otomatik düzenler. Burada Kaydedici Osiloskop ve bu cihaza benzer çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz. Bu Kaydedici Osiloskopun teknik bilgileri için aşağıdaki teknik özelliklere bakınız.
Kaydedici Osiloskop ya da web sitemizde bulunan diğer cihazlar hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz sizlere yardımcı olmaktan memnuniyet duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.:     (+90) 0 212 471 11 47
Faks:   (+90) 0 212 705 53 93
veya Servis sayfamızdanda ulaşabilirsiniz.

- ayarlanabilir Trigger

- Auto-Set Fonksiyonu

- USB Bağlantısı

- 2 giriş Kanalı

- 7'' büyük Ekran

- bir çok otomatik ölçüm Fonksiyonu

- Single-Shot

- 200 Mhz'e kada

Kaydedici Osiloskop PCE-DSO5000 Serisi´nin Teknik özellikler

Model

PCE-DSO5062B

PCE-DSO5102B

PCE-DSO5202B

Bant genişliği

60 MHz

100 MHz

200 MHz

Örnekleme hızı

1 GS/s

Kaydedici Osiloskop PCE-DSO5000 Serisi´nin genel Teknik özellikleri

Girişler

Giriş bağlantısı

AC, DC, GND

Giriş empedansı

1 MΩ ± 2 % || 20 pF ± 3 pF

maksimum giriş gerilimi

300 V_ss (DC + AC), CAT I, CAT II

Sonda ucu ilişkisi

1X, 10X, 100X, 1000X

Dikey komponent

Hassasiyet

2 mV ~ 5 V/div

Çözünürlük

8 Bit

Kanallar

2

Alt frekans limiti

≤ 10 Hz

matematiksel Fonksiyonlar

Toplama, çıkarma, çarpma, bölme, FFT-Analiz, İnterpolasyon: sin (x) / x

Yatay komponent

Hafıza

1 MSamples

Örnekleme hızı

1 GSa/s

Trigger

Trigger sinyali

Yan, Puls genişliği, Video, trigger pozisyonunu serbest ayar

Trigger kaynağı

CH1, CH2, EXT

Tirgger tipleri

Auto, Normal, Single

Trigger bağlantısı

AC, DC, LF rej., HF rej

Kaydedici Osiloskopun genel özellikleri

Ekran

Renkli TFT 7''

Çözünürlük

800 x 480 Piksel

Renk yoğunluğu

64000 Renk

Güç kaynağı

120 ... 240 V AC, 45 Hz ... 66 Hz

Güç yüklemesi

30 W

Boyutlar

313 x 142 x 108 mm

Osziloskopun ağırlığı

2,08 kg

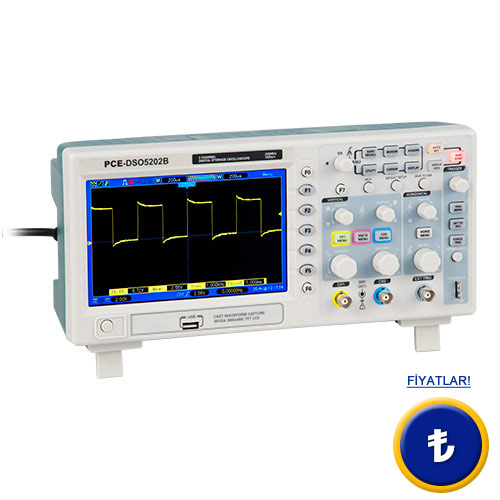

Kaydedici Osiloskop PCE-DSO5000 Serisi´nin basit kontrol konsolu hızlı çalışmayı mümkün kılar. Bütün döner alanlar ve bağlantılar renkle işaretlenmiştir ve bu sayede hızlıca bulunabilirler. Ölçüm girişlerine ek olarak Kaydedici Osiloskopun harici bir trigger girişi vardır. Ayrıca Kaydedici Osiloskopu ve sonda ucunu kontrol için bir bağlantı mevcuttur.

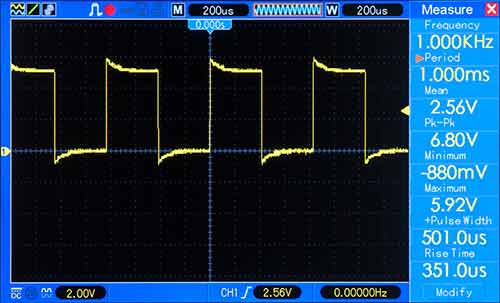

Kaydedici Osiloskop bir çok ölçüm opsiyonu sunmaktadır

Kaydedici Osiloskop PCE-DSO5000 Serisi´nin Teslimat içeriği

1 x PCE-DSO5000 Serisi Kaydedici Osiloskop, 2 x Sonda ucu, 1 x Kullanım Kılavuzu,

1 x elektrik Adaptörü

PCE-DSO5000 Serisindeki mevcut Kaydedici Osiloskoplar

PCE-DSO5062B

60 MHz Versiyon

PCE-DSO5102B

100 MHz Versiyon

PCE-DSO5202B

200 MHz Versiyon
