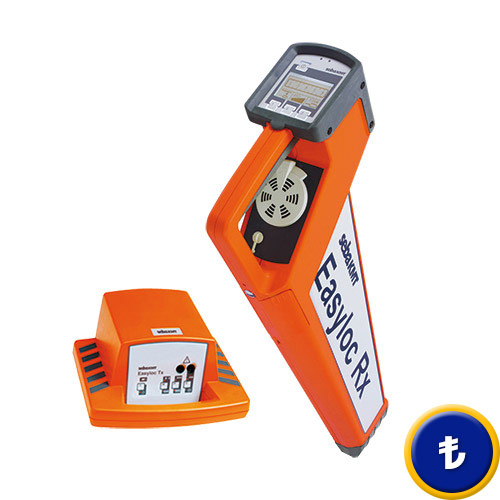

Easyloc Kablo Tespit Cihazı
İnşaat kullanımları için Kablo Tespit Cihazı / Radyo dalgaları veya indüksiyon verici üzerinden kablo yeri belirlemesi / Toprak hatların döşeme derinliği ölçümü

Kablo Tespit Cihazı Easyloc inşaat planlarınızı en iyi şekilde hazırlamanız ve arsada kabloların ve boru hatları ilk etapta bulunması için geliştirilmiştir. Sağlam yapısı sayesinde Kablo Tespit Cihazı Easyloc özellikle inşaat sektörü için uygundur. Easyloc alıcısı maksimum 5 m derinlikteki toprak altında olan kabloları ve boru hatları "doğal radyo dalgaları" ile tespit eder. Easyloc vericisi ile ayrıca
7 m derinlikteki kabloları ve boruları tespit etme imkanı bulunmaktadır. İşaretcı ile dijital bar grafik gösterge sayesinde tecrübesiz çalışanlar bile toprakda döşenmiş kabloları kolaylıkla bulabilir. Vericiye bağlı olan verici pensi yardımıyla açıkta bulunun hatlar ile direkt olarak bağlantı kurulup hızlı bir şekilde doğru hattın yeri tespit edilebilir. Bir tuş ile bulunan hatların derinliği kolaylıkla belirlenebilir. Bu fonksiyon kazı çalışmalarında kablo hasarlarını ve böylelikle buna bağlı tamir süresini ve tamir masraflarını önlemek için yardımcı olmaktadır. Böylece Kablo Tespit Cihazı Easyloc yol ve inşaat şirketleri, bahçivanlar veya belediyeler için uygun bir Cihazdır. Burada Kablo Tespit Cihazı ve bu cihaza benzer çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz. Bu Kablo Tespit Cihazın teknik bilgileri için aşağıdaki teknik özelliklere bakınız.
Kablo Tespit Cihazı ya da web sitemizde bulunan diğer cihazlar hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz sizlere yardımcı olmaktan memnuniyet duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.:     (+90) 0 212 471 11 47
Faks:   (+90) 0 212 705 53 93
veya Servis sayfamızdanda ulaşabilirsiniz.

- Toprak'da bulunan hatların ve boruların
  bulunması
- bir tuşa basma ile derinlik ölçümü
- 32.768 kHz'lik verici frekansı
- otomatik ayarlanabilir arka plan aydınlatmalı
  büyük Ekran
- Hatların hızlı bulunması için işaretçi ile dijital
  bar graf göstergesi

- doğru hattı tanımak için akustik sinyal

- verici pensi üzerinden hat ile bağlantı kurma,
  ev bağlantı seti veya timsah pensi ile galvanik
   bağlantı

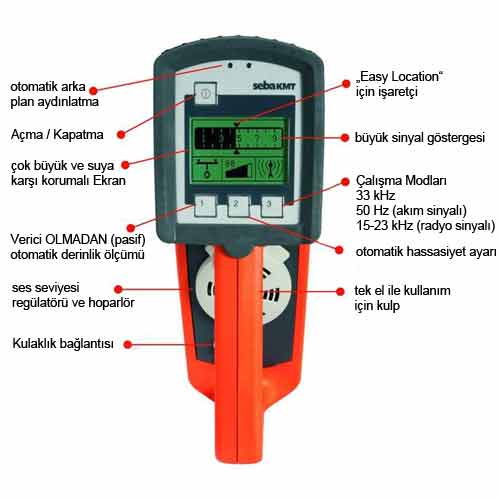

Easyloc Rx Alıcı

Alıcının Teknik özellikleri

Frekans aralığı

Aralık 1: Radyo

Aralık 2: Enerji ağı

Aralık 3: Verici

15 kHz ... 23 kHz

50 Hz / 60 Hz

32,768 kHz

Hassasiyet

Aralık 1: Radyo

Aralık 2: Enerji ağı

Aralık 3: Verici

> 20 µA

> 7 mA

> 5 µA

Derinlik belirlenmesi

Yer tespit aralığı

Çözünürlük
Hassasiyet (kesintisiz sinyal)

Aralık 1: Radyo

Aralık 2: Enerji ağı

Aralık 3: Verici

An Leitungen

0,3 m ... 5 m

0,1 m

± 20 %

± 20 %

± 5 % (2 m'ye kadar)

± 20 %(2 m ... 5m)

An Sonden

0,3 m ... 7 m

0,1m

± 10 % (2 m'ye kadar)

± 20 % (2 m ... 7m)

Güç kaynağı

10 x 1,5V AA Piller

Çalışma süresi

aralıklı çalışmada 40 Saat

Sıcaklık aralığı (DIN EN 60068-1'e göre)

- Çalışmada

- Deplamada

-20 °C ... 55 °C

-30 °C ... 70 °C

Ağırlık

2,5 kg

Boyutlar

99 x 660 x 252 mm

Koruma Tipi (EN 60529'a göre)

Toz ve suya karşı korumalı

IP 67 alıcının alt kenarından pil bölmesinin alt bölmesine kadar

IP 56 pil bölmesinin üst tarafındaki bütü parçalar için

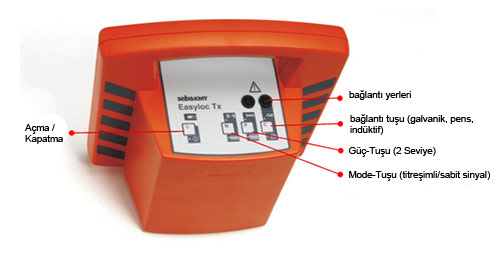

Verici (indüktif) Easyloc Tx

Vericinin Teknik özellikleri

İletim gücü

32,768 kHz

0,1 W / 0,5 W

Frekans

32,768 kHz

Güç kaynağı

6 x 1,5 V D-Hücresi

Çalışma süresi

aralıklı çalışmada 40 Saat

Sıcaklık aralığı (DIN EN 60068-1'e göre)

- Çalışmada

- Deplamada

-20 °C ... 55 °C

-30 °C ... 70 °C

Ağırlık

1,7 kg

Boyutlar

260 x 255 x 140 mm

Koruma tipi (EN 60529'a göre)

Toz ve suya karşı korumalı

IP 56

Ölçüm kategorisi (IEC / EN 61010-1'e göre)

CAT II / CAT III 440V

CAT IV 300V

Alıcı ve verici için genel limit değerleri ve standartlar

Sinüs formunda titreşim (DIN EN 60068-2-6)

En yüksek hız

Frekans

20 m/s²

10 Hz ... 150 Hz

Serbest düşüş (DIN 600-2-32)

Maks. yükseklik (paketlenmiş)

80 cm (maks. 10 kg'a kadar max. 10 kg)

Bağıl hava nemi

30 °C'de maks. 93 %

Hava basıncı

maks. 4 kPa

Koruma tipi (DIN EN 61140)

III

Kablo Tespit Cihazı Easyloc ile toprak altında bulunan hat arama işlemi.

Kablo Tespit Cihazı Easyloc arsa üzerinde ölçüm yaparken.

Kablo Tespit Cihazı Easyloc'un Teslimat içeriği
1 x Easyloc Rx Alıcı, 1 x Easyloc Tx Verici, 2 x Ölçüm Hattı (2 m), 2 x Timsah Pensi,
1 x Topraklama Çubuğu, 10 x 1,5 V AA Piller, 6 x 1,5V Mono Piller, 1 x Naylon Çentatasche,
1 x Kullanım Kılavuzu

Kablo Tespit Cihazı Easyloc için isteğe bağlı ek öğeler
Açık hatalara indüktif bağlantı için Verici Pensi (Ø 100mm), Ağ-, Telekom-, veya Kablo-TV-Bağlantısı üzerinden ev bağlantı hatlara iletim için ev bağlantı seti
