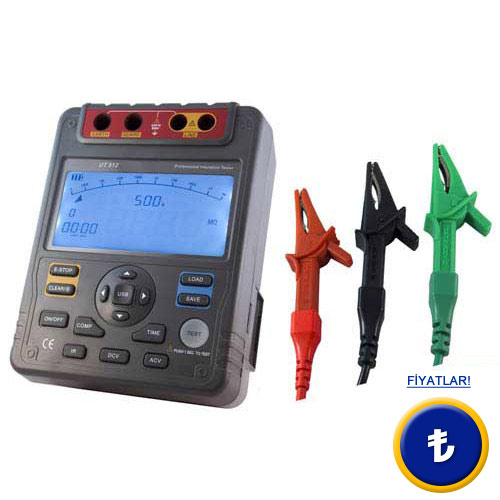

PCE-UT 512 İzolasyon Test Cihazı
Polarizasyon indeks testi / Guard giriş / çubuk grafikler / USB giriş / arka plan aydınlatmalı büyük LCD-Ekran / Pass/Fail testi

İzolasyon Test Cihazı PCE-UT 512, yerinde kullanım ve zor ölçümlerin yapıldığı atölyelerde kullanıma çok uygun bir cihazdır. İzolasyon Test Cihazı PCE-UT 512, sağlam çantasında gönderilir. Arka plan aydınlatmalı büyük LCD ekran bütün önemli büyüklükleri simultane olarak gösterir ve ek olarak çubuk grafikler ile izolasyon direncinin gelişimini görmek mümkündür. Guard giriş, kaçak akımdan kaynaklanan yanlış ölçüm değerlerini önlemek için kullanılabilir. Farklı ölçüm modları ile hızlı ve hassas ölçümler gerçekleştirilebilir. Sürekli ölçüme ek olarak öncesinde ölçüm süresini de belirleyebilirsiniz. Karşılaştırma modunda limit değer girişi yapıldıktan sonra ölçülecek objenin programlanan limit değerin üstünde olup olmadığı belirlenebilir (Pass/Fail testi). Bu İzolasyon Test Cihazı aynı zamanda otonom olarak polarizasyon testi de yapabilir (PL-testi). Bunun için ayarlanan bir aralıkta izolasyon direnci her iki paremetreyi ilişkilendirmek için iki kez ölçülür. 600 V'ye kadar AC ve DC gerilim ölçüm imkanı bu İzolasyon Test Cihazının uygulama alanına dahildir. Yazılım aracılığıyla kaydedilebilen ölçüm değerlerini gerçek zamanlı aktarım için USB girişi ise bu cihazın özelliklerinden biridir. Burada İzolasyon Test Cihazı ve bu cihaza benzer çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz. Bu İzolasyon Test Cihazının teknik bilgileri için aşağıdaki teknik özelliklere bakınız.
İzolasyon Test Cihazı ya da web sitemizde bulunan diğer cihazlar hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz sizlere yardımcı olmaktan memnuniyet duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.:     (+90) 0 212 471 11 47
Faks:   (+90) 0 212 705 53 93
veya Servis sayfamızdanda ulaşabilirsiniz.

- Polarizasyon indeks testi
- ayarlanabilir limit değer ile karşılaştırmalı
  ölçüm
- AC ve DC gerilim ölçümü
- arka plan aydınlatmalı ve analog çubuk
  grafikli LCD-Ekran
- 18 ölçüm değerlik dahili hafıza

- veri aktarımı için USB-Arayüz
- PC'ye bağlanarak veri kaydetme fonksiyonu
- pil veya elektrikle çalışma
- opsiyonel olarak ISO-Kalibrasyonu ve
  Sertifikası
- Güvenlik: CAT III 600 V

Teknik özellikler

Test voltajı / Direnç ölçüm aralığı

500 V + 20 % / 0,5 MΩ - 5 GΩ

1000 V + 20 % / 2 MΩ - 10 GΩ

1500 V + 20 % / 5 MΩ - 20 GΩ

2500 V + 20 % / 10 MΩ - 100 GΩ

Hassasiyet

100 kΩ - 100 MΩ:   ±(3 % + 5 dijit)

100 MΩ - 10 GΩ:   ±(5 % + 5 dijit)

10 GΩ - 100 GΩ:   ±(10 % + 5 dijit)

Kısa devre akımı

maks. 2 mA

DC: Ölçüm aralığı / Çözünürlük / Hassasiyet

30 - 600 V / 1 V / ±(2% + 5 dijit)

AC (50 / 60 Hz): Ölçüm aralığı / Çözünürlük / Hassasiyet

 30 - 100 V / 1 V / ±(2% + 8 dijit)

 100 - 600 V / 1 V / ±(2% + 5 dijit)

Çevresel koşullar

0 - 40 °C, max. 85 % n.o. (Çalışma)

-20 - 60 °C, max. 90 % n.o. (Depolama)

Ekran

9999'a kadar sayıcı, analog çubuk grafikler, arka plan aydınlatması

Güç kaynağı

8 x 1,5 V Pil (C-Pilleri)
veya elektrik komponenti

Bilgisayar arayüzü

USB

Boyutlar

202 x 155 x 94 mm

Ağırlık

yaklaşık 2 kg (Piller dahil)

Standartlar

IEC 61010: CAT III 600 V

İzolasyon Test Cihazı PCE-UT 512’nin ekipmanı

İzolasyon Test Cihazı PCE-UT 512  bir çantada korunmaktadır.

İzolasyon Test Cihazı PCE-UT 512’nin yazılımı.

Teslimat içeriği
1 x PCE-UT 512 İzolasyon Test Cihazı, 1 x USB veri kablosu ile yazılım, 1 x Test Kablosu Seti, 1 x Taşıma Çantası, 1 x Elektrik Komponenti, Kullanım Kılavuzu

Opsiyonel komponentler

 - ISO Kalibrasyon Sertifikası
   İzolasyon Test Cihazını dahili kalite kontrole
   dahil etmek isteyen ya da yıllık yeniden
   Kalibrasyona eklemek isteyen şirketler için.
   ISO Standardına uygun Sertifika, bütün ölçüm
   değerlerinin yer aldığı bir Laboratuar
   Kalibrasyonundan oluşmaktadır.

- Direnç Kalibratörü ISO-Kalibratör 1
  Bu Direnç Kalibratörü ile İzolasyon Test
  Cihazının çalışmasıın ve doğruluğunu hızlı ve
  kolay bir şekilde kontrol edebilirsiniz. Direnci
  100 kΩ ila 100 MΩ arasında seçebilirsiniz.
  Direnç Kalibratörü ek olarak Miliohmmetreleri
  test için iki düşük direnç de sunmaktadır
