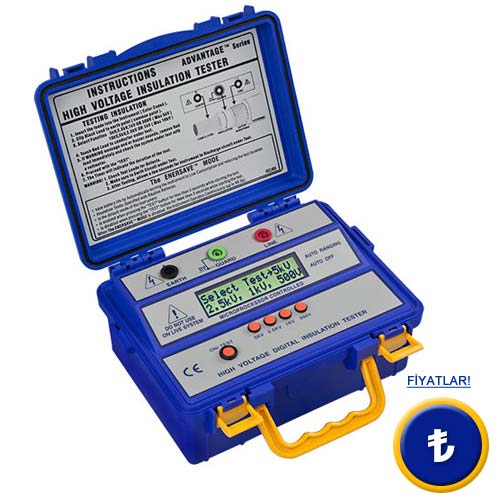

PCE-IT413 İzolasyon Ölçüm Cihazı
5000 volta kadar yüksek gerilim için İzolasyon Ölçüm Cihazı / entegral koruma şalteri / CMOS Mikroişlemci / VDE 0413, bölüm 1’e göre ölçüm

İzolasyon Ölçüm Cihazı PCE-IT413, 6 pozisyonlu ekranıyla yüksek hassasiyete sahip dirençli cihaz serisidir. Bu İzolasyon Ölçüm Cihazı PCE-IT413 dış teknik servis ve komplike ölçüm koşulları için özel olarak tasarlanmıştır. Avantajlarından biri kaçak akımdan kaynaklanan ölçüm hatalarını önleyici integral devre korumasııdr. İzolasyon Ölçüm Cihazı CMOS mikroişlemciye sahiptir ve optik ve sesli alarmı vardır. İzolasyon Ölçüm Cihazının kalibrasyon doğruluğu, yüksek doğruluklu dijital ölçüm cihazları için farbrikada kalibre edilmiş olup bu sayede garanti altına alınmıştır. Burada İzolasyon Ölçüm Cihazı ve bu cihaza benzer çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz. Bu İzolasyon Ölçüm Cihazının teknik bilgileri için aşağıdaki teknik özelliklere bakınız.
İzolasyon Ölçüm Cihazı ya da web sitemizde bulunan diğer cihazlar hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz sizlere yardımcı olmaktan memnuniyet duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.:     (+90) 0 212 471 11 47
Faks:   (+90) 0 212 471 11 50
veya Servis sayfamızdanda ulaşabilirsiniz.

- 6 pozisyonlu LCD-Ekran
- VDE 0413, bölüm 1'e göre ölçüm
- 5000 V'a kadar kontrol gerilimi

- Kontrol gerilimin kolay seçimi
- EMV:  EN 50081- 1,  EN 50082- 1
- Güvenlik IEC-1010-1; CAT III

İzolasyon Ölçüm Cihazı PCE-IT413'ün Teknik özellikleri

DC-Kontrol gerilimi

500 / 1.000 / 2.500 / 5.000 V

İzolasyon Ölçüm aralığı

30 GΩ / 500 V
60 GΩ / 1.000 V
150 GΩ / 2.500 V
300 GΩ / 5.000 V

Hassasiyet

± 5 % + 2 dijit

maksimum Çıkış gücü

1 Watt

Elektrik kondüksiyon ve gövde arasında izolasyon direnci

2000 MΩ / 2000 V

Devre ve gövde arasında statik gerilim

Maks. 1 dakika için 700 V AC

AC-Ön uyarı devresi

450 V AC'den yüksek gerilimler için

Güç kaynağı

8 x 1,5 V-Pil

Boyutlar

250 x 190 x 110 mm

Ağırlık

1,5 kg

İzolasyon Ölçüm Cihazı PCE-IT413’ün Teslimat içeriği

1 x PCE-IT413 İzolasyon Ölçüm Cihazı, 1 x renk kodlu Silikon-Test kablosu,
1 x silikon koaksiyal kondüktörlü yüksek gerilim için integral koruma başlığı, 8 x AAA-Pil,
1 x Kullanım Kılavuzu

  Bir İzolasyon Ölçüm Cihazı aracılığıyla
  ölçüm göstergeleri :
- Gerilimi kapatınız.
- N ve PE arasındaki köprüyü kaldırınız.
- Sigortaları, LS ve FI anahtarlarının ve
  tüketicinin bağlantısını kesiniz.
- Faz kondüktör ve PE arasına öçlüm hatlarını
  bağlayınız, daha sonra faz kondüktörü ve N
  arasına izolasyon ölçüm cihazını bağlayınız ve
  ölçüme başlayınız. Zararları veya eskimeyi daha
  kolay tespit için faz kondüktörleri arasında bir
  ölçüm gerçekleştirmek de iyi bir nedendir.
  Minimum izolasyon direnci değerleri bir gerilim
  ölçümünde 250 V DC 0,25 MΩ,  500 V DC 0,5
  MΩ'da ve 1000 V DC 1 MΩ'da olmalıdır.
