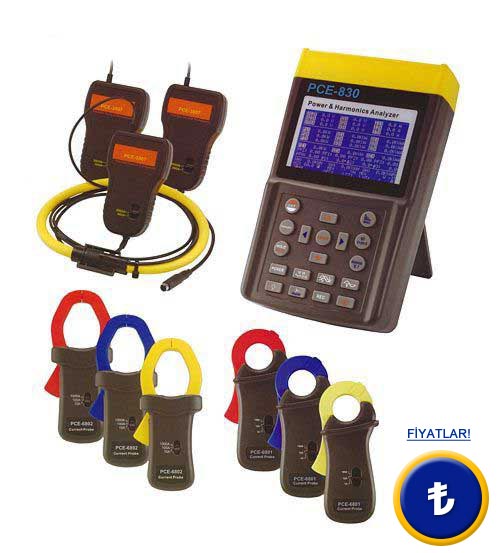

PCE-830
Güç ve Harmonik Analizörü
|
|
|
Güç ve
harmonik analizörü (Power and Harmonics Analyzer) PCE-830
alternatif akım elektrik şebekesinde elektriksel büyüklüklerin
üç fazdan birinde ölçümüne yarar. Bununla birlikte
bu güç ve harmonik analizörü PCE-830 gerilim, akım,
frekans, güç ve enerji gibi “normal” ölçüm büyüklüklerini
tespit eder. Ayrıca EN50160 standardına uygun olarak
harmonik, interharmonik ve asimetrik değerleri gösterir.
Kesinti, kaçak, geçici yüksek voltaj veya transientler
(16 'dan µs sonra) gibi şebekedeki parazitleri değerleriyle
birlikte tespit eder. Yüksek kontarastlı ve arka aydınlatmalı
LCD ekran, 35 değere kadar parametreyi simultane olarak gösterir.
Aynı anda 3 akım pensine kadar pens takılabilir. Veri
kaydı modunda, 17.470 ölçüm değerine kadar değeri hafızaya
alabilir ( 3 faz / 4 kondüktör); 52.400 ölçüm değerine
kadar değeri 85 grup arasında paylaştırarak
rahatça hafızaya alır ( 1 faz / 2 kondüktör).
PCE-830 harmonik ve güç analizörünün bütün bu yaptıkları
uzun süreli ölçümler için optimum biçimde kullanılabilir.
Ölçülen değerler istendiğinde bilgisayara gönderilebilir
ve ilgili analiz yazılımı ile işleme alınabilir. Gönderim
kutusunda ölçüme başlamak ve analiz için gerekli herşey
yer almaktadır (yazılım ve veri kablosu dahil). Bunun yanında
güç ölçüm cihazı fabrika kalibrasyonu yapılmış
olarak gönderilir, istendiği takdirde ISO'ya uygun
laboratuar kalibrasyonu ve sertifikası da alınabilir (ilk
sipariş sırasında yıllık yeniden kalibrasyon için). Burada güç ve harmonik analizörü ve bu cihaza benzer çeşitli cihazlar hakkında
daha fazla bilgiyi bulabilirsiniz. Bu güç ve harmonik analizörünün teknik bilgileri için aşağıdaki teknik özelliklere
bakınız. |
|
|
|
|
|
Üç kombinasyon
yapmak mümkündür PCE-830 + PCE-6801 (Set 1) |
|
|
- 3
faz / 4 kondüktör, 3 faz / 3 kondüktör, 1 faz/ |
-
Maksimum
güç (MD en W, KW, MW), |
|
Teknik özellikler |
|
| Ölçüm değerleri | Ölçüm aralığı / Çözünürlük / Hassasiyet |
|
PCE-830 +
PCE-6801 AC Watt (50 veya 60 Hz, PF 0,5'den 1'e kadar) |
5,0
... 999,9 W / 0,1 W / ±1% ±0,8 W 1,000 ... 9,999 kW / 0,001kW / ±1% ±8 W 10,00 ... 99,99 kW / 0,01kW / ±1% ±80 W 100,0 ... 999,9 kW / 0,1kW / ±1% ±0,8 kW 1000 ... 9999 kW / 1kW / ±1% ±8 kW |
|
PCE-830 +
PCE-6802 AC Watt (50 veya 60 Hz, PF 0,5'den 1'e kadar) |
5,0
... 999,9 W / 0,1 W / ±1% ±0,8 W 1,000 ... 9,999 kW / 0,001kW / ±1% ±8 W 10,00 ... 99,99 kW / 0,01kW / ±1% ±80 W 100,0 ... 999,9 kW / 0,1kW / ±1% ±0,8 kW 1000 ... 9999 kW / 1kW / ±1% ±8 kW 0,000 ... 9,999 MW / 0,001 MW / ±1% ±80 kW |
|
PCE-830 +
PCE-3007 AC Watt (50 veya 60 Hz, PF 0,5'den 1'e kadar) |
10,0 ...
999,9 W / 0,1 W / ölçüm aralığının ±1% 1,000 ... 9,999 kW / 0,001 kW / ölçüm aralığının ±1% 10,00 ... 99,99 kW / 0,01 kW / ölçüm aralığının ±1% 100,0 ... 999,9 kW / 0,1 kW / ölçüm aralığının ±1% 1000 ... 9999 kW / 1 kW / ölçüm aralığının ±1% |
|
PCE-830 +
PCE-6801 AC Akım (50 veya 60 Hz, ölçüm aralığının otomatik seçim, TRMS) |
0,04
A
... 1 A / 0,001 A / ±0,5% ±0,05 A 0,4 A ... 10,0 A / 0,01 A / ±0,5% ±0,05 A 4 A ... 100,0 A / 0,1 A / ±1,0% ±0,5 A |
|
PCE-830 +
PCE-6802 AC Akım (50 veya 60 Hz, ölçüm aralığının otomatik seçim, TRMS) |
10,00
A
/ 0,01 A / 4 A ... 100,0 A / 0,01 A / ±0,5% ±0,5 A 40 A ... 1000,0 A / 0,1 A / ±0,5% ±5 A |
|
PCE-830 +
PCE-3007 AC Akım (50 veya 60 Hz, ölçüm aralığının otomatik seçim, TRMS) |
0 ... 300 A /
0,1 A / ölçüm aralığının ±1,0 % 300,0 ... 999,9 A / 0,1 A / ölçüm aralığının±1,0 % 1000 ... 3000 A / 1A / ölçüm aralığının ±1,0 % |
| AC gerilim (50 veya 60 Hz, TRMS) | 20,0 ...
500,0 V / 0,1 V / ±0,5 % ±5 dijit (topraklamaya karşı faz) 20,0 ... 600,0 V / 0,1 V / ±0,5 % ±5 dijit (faza karşı faz) |
| AC geriliminin harmonik bozulmaları | 1 ... 20º /
0,1 % / ±1,0 % 21 ... 49º / 0,1 % / 4 % ölçüm değerinin ±2,0 % 50 ... 99º / 0,1 % / 6 % ölçüm değerinin ±2,0 % |
|
PCE-830
+ PCE-6801 |
1 ... 20º /
0,1 % / ölçüm dedeğerinin ±0,2 % , ±1,0 % 11 ... 20º / 0,1 % / ±2 % ölçüm değerinin, ±1,0 % 21 ... 50º (A)/ 0,1 % / ±5 % ölçüm değerinin, ±1,0 % 21 ... 50º (mA)/ 0,1 % / ±10 % ölçüm değerinin, ±1,0 % 51 ... 99º / 0,1 % / ±35 % ölçüm değerinin, ±1,0 % |
|
PCE-830
+ PCE-6802 |
1 ... 10º /
0,1 % / ±2 % 21 ... 49º / 0,1 % / 4 % ölçüm değerinin, ±2,0 % 50 ... 99º / 0,1 % / 6 % ölçüm değerinin, ±2,0 % |
|
PCE-830
+ PCE-3007 |
1
... 10te / 0,1 % / ±2 % 21 ... 49te / 0,1 % / ±6 % 50 ... 99te / 0,1 % / ±10 % |
|
PCE-830 +
PCE6801 / PCE-830 + PCE-6802 Güç faktörü (PF) |
0,00 ... 1,00 / 0,01 / ±0,04 |
|
PCE-830 +
PCE3007 Güç faktörü (PF) |
0,000 ... 1,000 / 0,001 / ±0,04 |
|
PCE-830 +
PCE6801 / PCE-830 + PCE-6802 Faz açısı (Phi) |
-180° ... 180° / 0,1° / ±1° |
|
PCE-830 +
PCE3007 Faz açısı (Phi) |
0° ... 180° / 0,1° / ±2° |
|
PCE-830 +
PCE-6801 Toplam harmonik bozulma |
0,0 ... 20,0
% / 0,1 % / ±1 % 20,0 ... 100 % / 0,1 % / ±3 % ölçüm değerinin, ±5 % 100 ... 999,9 % / 0,1 % / ±10 % ölçüm değerinin, ±10 % |
|
PCE-830 +
PCE-6802 Toplam harmonik bozulma |
0,0 ... 20,0
% / 0,1 % / ±2 % 20,0 ... 100 % / 0,1 % / ±6 % ölçüm değerinin, ±1 % 100 ... 999,9 % / 0,1 % / ±10 % ölçüm değerinin, ±1 % |
|
PCE-830 +
PCE-3007 Toplam harmonik bozulma |
0,0 ... 20,0
% / 0,1 % / ±2 % 20,0 ... 100 % / 0,1 % / ±6 % ölçüm değerinin, ±1 % 100 ... 999,9 % / 0,1 % / ±10 % ölçüm değerinin, ±1 % |
| AC akım ve gerilimde maksimum ölçüm | 50
Hz
/ 19 uS / ±5 % ±30 dijit 60 Hz / 16 uS / ±5 % ±30 dijit |
| Gerilim ve Ac aıkmında tepe deðeri ölçümü | 1,00 ... 99,99 / 0,01 / ±5 % ±30 dijit |
| Otomatik modda frekans aralığı | 45 ... 65 Hz / 0,1 Hz / 0,1 Hz |
| Hafıza | 512 kB (geçici bellek değildir) 1 faz / 2 kondüktörle yapılan ölçüm için maksimum 52.420 ölçüm değeri |
| Arabirim | USB (optik yalıtılmış) |
| Yazılım ve veri kablosu | Her ikisi de gönderime dahil, Windows 2000, XP, ME'ye uygun |
| Ekran | Aydınlatmalı ekran, noktalı matris LCD |
| Güç kaynağı | 8 x 1,5 V AA (Minyon) |
| Boyutlar | 257 x 155 x 57 mm |
| Ağırlık | 1160 gr. |
| Çevresel koşullar | Maksimum % 85 bağıl nem / -10 ... +50 ºC |
| Koruma çeşidi / standartlar | IEC 61010, 600 V/CAT III |
|
|
-
elektrik
kondüktörünün havzası : 30 mm çap - Ölçüm aralığı seçimi: el ile (1A, 10A, 100A) - Boyutlar: 210 x 62 x 36 mm - Ağırlık: 200 gr. |
|
|
- Elektrik kondüktörünün havzası : 55 mm çap - Ölçüm aralığı seçimi: el ile (10A, 100A, 1000A) - Boyutlar: 244 x 97 x 46 mm - Ağırlık: 600 gr.
|
|
|
Set 3: PCE-830 + esnek pensli ampermetre PCE-3007 (3000A) - elektrik kondüktörünün havzası: 170 mm çap - minimum eğrilik yarıçapı: 35 mm - elektrik kondüktörünün uzunluğu: 610mm - elektrik kondüktörünün çapı: 14 mm - Boyutlar (kutu): 130 x 80 x 43 mm - Ağırlık: 410 gr. |
|
PCE-830 harmonik analizörüyle güç analizinin çizimi |
|
|
PCE-830'a
pens ampermetrelerin bağlanması:
1. Cihazı çalıştırın. 2. 3 faz / 3 kondüktör için “1f3f“ tuşuna ekranda "3P3W" çıkana kadar basın. 3. 3 test kablosunu gerilim için L1, L2, L3 ve harmonik analizörü ile bağlayın. Pens ampermetreler sağdaki çizimdeki gibi cihaz ve devre arasına bağlanır. 4. Bütün devre parametreleri veya ölçümler daha sonra ekrandan okunabilir. |
|
|
PCE-830 harmonik analizörüne ve analiz yazılımına
örnekler |
|
|
|
|
|
|
|
|
|
|
|
Opsiyonel öğeler |
|
|
- 3
pens ampermetre x PCE-6801, 3 x
PCE-6802 veya 3 x PCE-3007 ayrı
olarak (PCE-830 |
|
|
-
300XP
taşınabilir termik yazıcı, ekran içeriğini, |
|
|
- ISO
kalibrasyon sertifikası; güç ölçüm cihazını |
|
|
|
|
|
Burada
"güç analizörleri" sınıfı altında yer alan
diğer ürüneleri bulabilirsiniz:
-
Üç - Aşama - Güç analizörü PCE-360 |
|
|
Güç
ölçüm cihazının kullanımında dikkat
edilmesi gerekenler / güvenlik uyarısı: |
|
|
