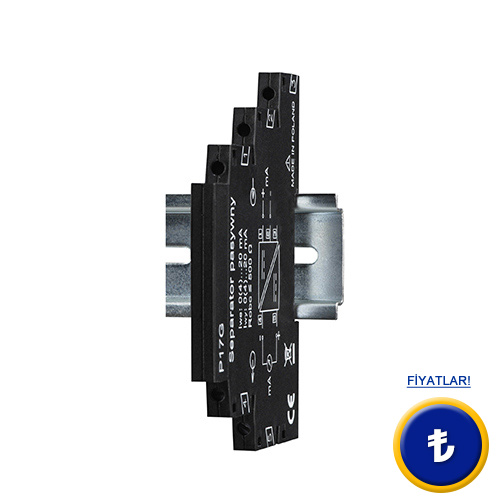

PCE-P17I Galvanik Sinyal Çevirici 0 ... 20 mA'ya kadar sinyallerin galvanik ayrımı için Galvanik Sinyal Çevirici / Akım döngüsü üzerinden besleme / sadece 6 mm kalınlığında / DIN Ray montaji / özellikle PCE-P18 için |
|
|
Galvanik
Sinyal Çevirici PCE-P17I Sinyallerin galvanik olarak
birbirinden ayrılması için kullanılır. Galvanik
Sinyal Çevirici PCE-P17I örn. birbiri ile bağlı çekileri
ayırır. Çoğunlukla Sinyal Çeviricisi olmayan ölçüm
çeviricilerde veya transmitterlerde çekiler birbiri ile bağlıdır.
Böyle durumda sinyal örtüşmesinden kaynaklanan ölçüm
hatası oluşmaktadır. Galvanik Sinyal Çevirici böyle bir
sorunun oluşmasını engeller. Sinyal Çeviricisi çoğunlukla PCE-P18'in
çift akım sinyallerini faydalanması için kullanılmaktadır.
Kombinasyon olarak Galvanik Sinyal Çevirici ölçüm
sinyallerini PCE-KD5
aktarabilir. Burada Galvanik Sinyal Çevirici PCE-P17I tarafından
sinyallerin galvanik ayrımı yapıldıktan sonra temiz şekilde
işlenebilir. Burada Galvanik Sinyal
Çevirici
ve bu cihaza benzer çeşitli
cihazlar hakkında daha fazla bilgiyi
bulabilirsiniz. Bu Galvanik
Sinyal Çeviricinin
teknik bilgileri için aşağıdaki
teknik özelliklere bakınız. |
|
|
|
|
|
|
|
|
- 0 ... 20 mA'ye kadar sinyallerin galvanik aırımı - Akım döngüsü üzerinden besleme - küçük kurulum boyutu |
- DIN-Rayında montaj - yüksek frekanslı hata sinyallerini filtreler - kolay kurulum |
|
Galvanik Sinyal Çevirici PCE-P17I'nin Teknik özellikleri |
|
|
Giriş sinyali |
0 ... 20 mA (4 ... 20 mA) |
|
Reaksiyon akımı |
yaklaşık 150 µA |
|
maks. Giriş Akımı |
40 mA |
|
maks. Giriş Gerilimi |
30 V DC |
|
Çıkış Sinyali |
0 ... 20 mA (4 ... 20 mA) |
|
Yükleme (RLoad) |
0 Ω ... 100 Ω (maks. 500 Ω) |
|
İletken kesiti |
0,2 mm² ... 2,5 mm² (AWG24-12) |
|
Montaj genişliği |
6,2 mm |
|
Ağırlık |
80 g |
|
Çevresel sıcaklık |
- 20 °C ... + 65 °C |
|
Çevresel hava nemi |
< 95 % buhulanmayan |
|
Boyutlar |
|
|

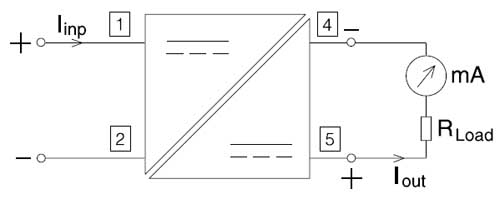

Galvanik Sinyal Çevirici PCE-P17I'nin bağlantı şeması |
|
|

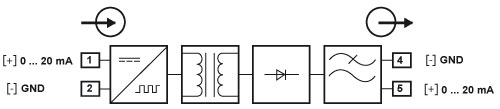

Galvanik Sinyal Çevirici'nin fonksiyon şeması |
|
|
Galvanik Sinyal Çevirici PCE-P17I'nin Teslimat içeriği |
|
|
1 x PCE-PG17I Galvanik Sinyal Çevirici, 1 x Kullanım Kılavuzu |
|
|
|
|
|
PCE-P17 Serisinden başka Galvanik Sinyal Çeviriciler:
- PCE-P17U Galvanik Sinyal Çevirici (0 ... 10 V'e arası Gerilim sinyalleri için Galvanik Sinyal Çevirici, 4 ... 20 mA Çıkış)
- PCE-P17TC Galvanik Sinyal Çevirici (K Tipi Termoelement için Galvanik Sinyal Çevirici, Norm sinyal çıkışı 4 ... 20 mA)
- PCE-P17PT Galvanik Sinyal Çevirici
(PT 100 Direnç Termometresi için
Galvanik Sinyal Çevirici, küçük
kurulum boyutu,
Aşağıda Galvanik Sinyal Çevirci olarak kullanılan Sinayal Çeviricileri bulabilirsiniz:
- PCE-P20 Sinyal Çevirici (Universal girişi ile Galvanik Sinyal Çevirici, Çıkış 4 ... 20 mA)
- UMU100 Sinyal Çevirici (Değişik Sinyal formu için Universal-Galvanik Sinyal Çevirici, ek olarak Ekranlı)
- WK121 Sinyal Çevirici (Direnç, Gerilim, Akım Sinyalleri için Galvanik Sinyal Çeviric, Yazılım üzerinden ayarlama)
- IAMA Sinyal Çevirici (Sinyal Çeviricisi 110 değişik giriş sinyalini galvanik olarak ayrılmış norm sinyaline çevirir) |
|
|
