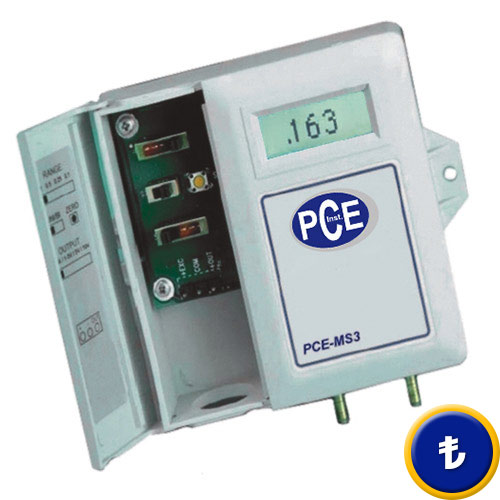

PCE-MS 3 / MS 4 Fark Basınç Çevirici
Analog çıkışlı dijital Fark Basınç Çevirici / yüksek hassasiyet / 2500 Pa (25 mbar)’a kadar varan ölçüm aralıklı 2 Model / aşırı ve alçak basınç için

Fark Basınç Çevirici PCE-MS 3 / MS 4 kullanıcı tarafından seçilebilen Basınç Ölçüm Aralığına (örn. PCE-MS 3’de: 25, 50, 100 veya 250 Pa), seçilebilen analog çıkışlara ve bir LCD-Ekrana sahiptir. Bu Fark Basınç Çevirici PCE-MS 3 / MS 4 elektrik ağ’dan (13 ... 30 VDC / VAC) güç kaynağını almaktadır. Özellikle ince basınç alanlarında çalışan kullanıcılar için bu Cihaz çok uygundur. Ölçüm Cihazını istediğiniz an kullanım yerinde yeniden konfigüre edebilirsiniz (bir kaç işlem ile). Uzun süre stabilitesi 0,5 %’den daha iyidir (bütün ölçüm aralığını kapsamaktadır). Mikroişlemci tarafından yönetilen elektronik yüksek hassasiyet garanti eder (Ölçüm aralığından ±1 %). İşlem esnasındaki sabit veya duvara montaj edilmiş Cihaz olarak kullanımının yanı sıra Fark Basınç Çevirici yerinde veya seyyar kullanılabilen bir Cihazdır. Entegre edilmiş LCD-Ekranı ölçüm yapılan yerde değerleri okuma imkanı tanır. Sıfırlama fonksiyonu ile Ölçüm Cihazını tekrar yerinde sıfırlayabilirsiniz. Analog çıkış ayrıca teslimata dahil edilebilinen Data Logger ile beraber kullanılabilir. Böylece Fark Basınç Çevirici ile yapılmış olan bütün ölçümleri kaydedebilirsiniz ve istediğiniz zaman bilgisayara analiz etmek için aktarabilirsiniz. Burada Fark Basınç Çevirici ve bu cihaza benzer çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz. Bu Fark Basınç Çeviricinin teknik bilgileri için aşağıdaki teknik özelliklere bakınız.
Fark Basınç Çevirici ya da web sitemizde bulunan diğer cihazlar hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz sizlere yardımcı olmaktan memnuniyet duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.:     (+90) 0 212 471 11 47
Faks:   (+90) 0 212 705 53 93
veya Servis sayfamızdanda ulaşabilirsiniz.

Analog Çıkış
Fark Basınç Çevirici analog çıkışı üzerinde bir yazıcıya veya harici bir Data Logger sistemine bağlanabilir.

Analog çıkış konfigüre edilebilir: 1 ... 5 V, 0 ... 5 V, 0 ... 10 V veya 4 ... 20 mA

Sıfır Düzeltme
Heran kolayca bir tuşa basmakla gerçekleştirilebilir.

Diğer Özellikler
- 4 uni- und bidireksiyonel Ölçüm aralıkları
- Pa gösterge birimi ile LCD-Ekran
- aşırı yük koruması
- kuru, korozif olmayan gazlar için
- iki Model mevcuttur (250 Pa'ya kadar veya 2500 Pa'ya kadar)
- ISO-Kalibrasyon isteğe bağlı alınabilir

Teknik özellikler

Fark Basınç Çevirici - Modell

Ölçüm aralığı
(aşırı ve alçak basınç)

Hassasiyet

±1% (bütün ölçüm aralığı)

Doğrusallık

±0,96 % (bütün ölçüm aralığı)

Gecikme

0,1 % (bütün ölçüm aralığı)

Tekrarlanabilirlik

0,05 % (bütün ölçüm aralığıh)

Sıcaklık hatası

< ±0,036 % (bütün ölçüm aralığı)

Sıfır nokta hatası

konuma bağlı, maks. 0,2 % (bütün ölçüm aralığı)

Aşırı yük koruması

70.000 Pa

Analog çıkış

1 ... 5 V, 0 ... 5 V, 0 ... 10 V veya 4 ... 20 mA
(±-kullanımında yarım değer Sıfır noktada)

Ekran / Gösterge

3 1/2-pozisyonlu LCD

Kullanım sıcaklık aralığı

0 ... +50 °C

Çevresel nem aralığı

0 ... 80 % n.o.

Gövde

Plastik

Güç kaynağı

13 ... 30 VDC /VAC
(ayarlanmış akım çıkışında VAC değil)

Çıkış empedansı

Gerilim çıkışında 500 Ohm

Yük direnci

Akım çıkışında 0 ... 800 Ohm

Bağlantı teknolojisinde

Gerilim çıkışında 3-Faz /
Akım çıkışında 2-Faz

Gövde boyutları

108 x 106 x 38 mm

Ağırlık

220 gr.

Fark Basınç Çevirici için klasik kullanım örnekleri

Fark Basınç Çevirici'yi tabiki mobil olarak kullanılabilir, ama ana kullanım alanı düzenleyici ile birlikte sabit kurulumudur, işlemleri sabit tutup ve kontrol etmek için. Yandaki resimde Fark Basınç Çeviricinin düzenleyiciye adapta edilmiş halini görmektesiniz. Böyle tarz Ölçüm Cihazları klasik olarak uygun ürün elde edebilmek için alçak basınca ihtiyacı olan üretim alanlarında kullanılmaktadır. Montaj veya kullanım çok kolaydır - sonuç ise mükemmel.

Teslimat içeriği
1 x Fark Basınç Çevirici (Model PCE-MS 3 veya PCE-MS 4), Kullanım Kılavuzu

Dikkat
Maks. Basınç aralığını geçmeniz halinde Sensör zarar görmektedir

İsteğe bağlı öğeler

ISO Kalibrasyon Sertifikası
Fark Basınç Çeviriciyi  kalite kontrolüne dahil etmek isteyen veya yıllık olarak yeniden Kalibre etmek isteyen şirketler için. ISO Standardı Sertifikası, laboratuar Kalibrasyonu ile bütün ölçüm değerlerinin yer aldığı bir sertifikadan oluşur.

Data Logger
Ölçüm Cihazı uzun süreli kayıt için Logger ile bağlanabilir. Logger'in 4 girişi mevcuttur ve maks. 32520 Değer kaydetme kapasitesine sahiptir. Data Loggeri kullanabilmeniz için aşağıdaki Yazılım Paketine ve ayrıca elektrik Kablosuna ihtiyacınız vardır.

Data Logger için Yazılım Paketi
Yukardaki Logger için Windows-Yazılımı ve RS232-Bilgisayar-Kablosu. Yazılım kullanım alanları:
 - Loggeri parametreleştirme
 - kaydedilen Değerleri okuma
 - Değerlerin bilgisayarda grafik olarak gösterimi.

RS-232-USB-Adaptör
Standard olarak Logger için olan bu Yazılım Paketi RS232-Bilgisayar-Kablosu ile teslim edilir. Kaydedilen ölçüm değerleri eğer Laptop'a veya başka bir taşınabilir kaydetme Cihazına aktarmak istiyorsanız bu USB-Adaptöre ihtiyacınız olacaktır (Yazılım dahill).

Elektrik Kablosu
Açık uçları ile 45 cm uzunluğunda Kablo, Data Logger'e direk bağlamak için, yani bir tarafta 0 ... 20,1 mA - Giriş için ve diğer tarafta Jack ile bağlanti için (Jack teslimata dahildir).
