PCE-VMI Elektromanyetik Akış Ölçer
elektriksel olarak iletken olan bütün sıvılarda öçülm için Elektromanyetik Akış Ölçer / hareketsiz parçalı / mekanik aşınması yok / ek yük kaybı yok

Elektromanyetik Akış Ölçer PCE-VMI kompakt yapısı sayesinde, makine ve platform kurulumlarında kullanılabilmektedir. Bu Elektromanyetik Akış Ölçer PCE-VMI, hareketli parçalı akış ölçerlerin kirlilik gibi nedenlerle kullanılamadığı yerlerde kullanılabilir. Debinin sürekli ölçümü veya minimum 50 μS/cm iletkenliğe sahip elektriksel iletken sıvıların dozaj ayarı için kullanılabilir. Elektromanyetik Akış Ölçer manyetik indüksiyon prensibine göre çalışır: ölçüm tüpü manyetik bir alanda bulunur. İletken bir ortam ölçüm tüpünden manyetik ortama dik olacak şekilde akıyorsa, ortam akış hızıyla orantılı bir gerilim yaratır ve bu iki elektrodla algılanır. Sinyal çıkışı, akışla orantılı bir frekans sinyali yayar. Burada Elektromanyetik Akış Ölçer ve bu cihaza benzer çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz. Bu Elektromanyetik Akış Ölçerin teknik bilgileri için aşağıdaki teknik özelliklere bakınız.
Elektromanyetik Akış Ölçer ya da web sitemizde bulunan diğer cihazlar hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz sizlere yardımcı olmaktan memnuniyet duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.:     (+90) 0 212 471 11 47
Faks:   (+90) 0 212 705 53 93
veya Servis sayfamızdanda ulaşabilirsiniz.

- hareketli parçası yoktur
- kein mechanischer Verschleiß
- serbest tüp bölümü
- ek yük kaybı yok

- kirli sıvılara karşı dirençli
- denetime gerek duymaz
- hızlı yanıt (<500 ms)
- kanal girişinde minimum gereksinim

Ölçüm aralığı

1 ... 20 l/dk

2 ... 40 l/dk

10 ... 180 l/dk

Ölçüm Hassasiyeti

Ölçüm değerinin ±2 %

Ölçüm değerinin ±1 %

Ölçüm değerinin ±2 %

Sinyal gönderimi ... itibaren

yaklaşık 0,5 l/dk'dan

yaklaşık 1 l/dk'dan

yaklaşık 5 l/dk'dan sonra

Yeniden üretebilirlik

2 %

1 %

2 %

Ölçüm medyumum iletkenliği

Su ve diğer iletken sıvılar / 50 µS/cm
(daha düşük iletkenlikler ölçüm doğruluğunu etkiler)

Medyum sıcaklığı

maks. 90 °C

Çevresel sıcaklık

5 ... 70 °C

Nominal basınç

PN16

Nominal çap

DN 7

DN 10

DN 20

Bağlantı çeşidi

G½-ISO 228 harici

G½-ISO 228 harici

G1-ISO 228 harici

Akış göstergesi

Yeşil LED, akış ile orantılı yanıp sönme

Çıkış sinyali

İmpuls frekansı

855 impuls/l

855 impuls/l

200 impuls/l

Çözünürlük

1,2 ml/impuls

1,2 ml/impuls

5 ml/impuls

Dalga formu

NPN dikdörtgen sinyal açık toplayıcı, çalışma döngüsü 50:50

NPN dikdörtgen sinyal açık toplayıcı, çalışma döngüsü 50:50

NPN dikdörtgen sinyal açık toplayıcı, çalışma döngüsü 50:50

Sinyal yoğunluğu

maks. 20 mA, sınırlı akım

maks. 20 mA, sınırlı akım

maks. 20 mA, sınırlı akım

maks. Pull-up-Gerilimi

30 VDC

30 VDC

30 VDC

Genel Özellikler

Yanıt süresi

< 500 ms

Elektrik bağlantısı

M12x1 konnektör

Güç kaynağı

24 VDC ±10 %

Giriş akımı

maks. 80 m

Önlemler

Dalgalanmalara karşı dirençli (30 V'ye kadar) ve polarite değişimine karşı korumalı ( -30 V'ye kadar)

Koruma çeşidi

IP 65

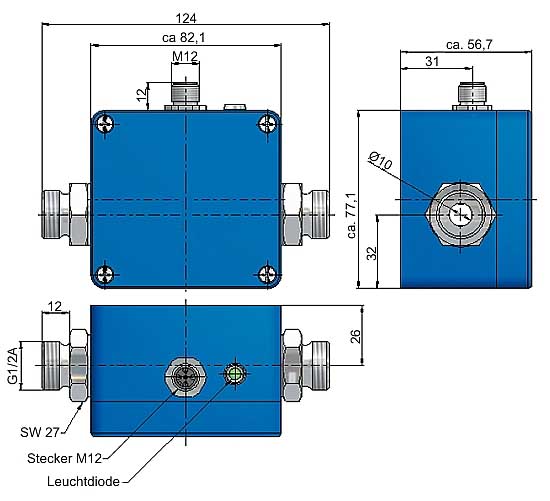

VMI 7 ve VMI 10 Elektromanyetik Akış Ölçerlerin boyutları

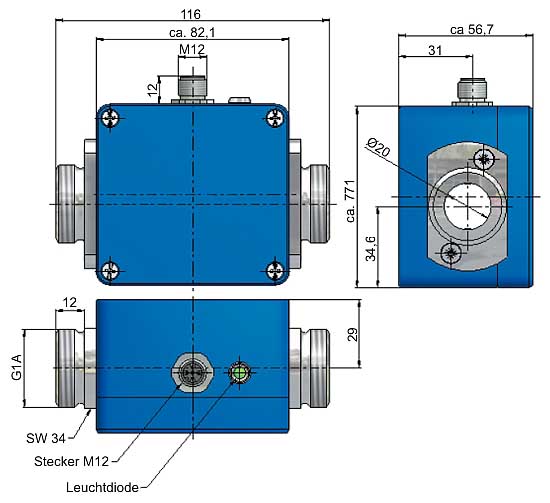

Elektromanyetik Akış Ölçer VMI 20’nin boyutları

Teslimat içeriği

1 x PCE-VMI Elektromanyetik Akış Ölçer, 1 x Kullanım Kılavuzu

Opsiyonel öğeler

- Fabrika Kalibrasyon Sertifikası
Elektromanyetik Akış Ölçeri dahili kalite kontrole dahil etmek isteyen ya da yıllık yeniden Kalibrasyona eklemek isteyen şirketler için. Bu Fabrika Kalibrasyon Sertifikası, bütün ölçüm değerlerinin yer aldığı bir Laboratuar Kalibrasyonundan oluşmaktadır.
