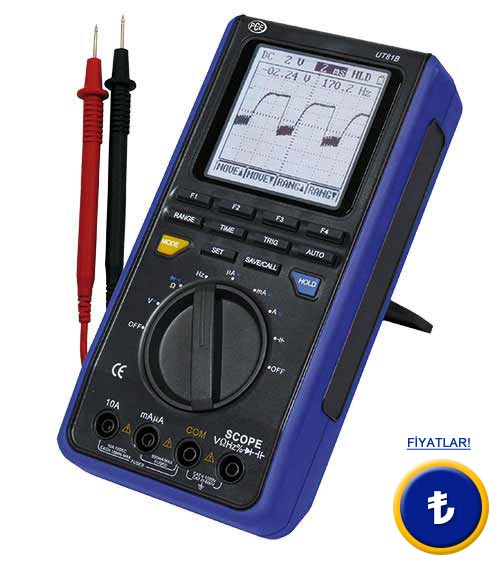

PCE-UT 81B El tipi Osiloskop

8 Mhz bant genişliği / entegre multimetre / frekans sayıcı / USB giriş / dahili hafıza / kapasite ölçüm cihazı / rahat kullanım için Auto-Set / 40 MS/s ölçüm kotası

El tipi osiloskop PCE-UT 81B, çeşitli uygulamalarla çalışmayı mümkün kılan çok fonksiyonlu bir ölçüm cihazıdır. El tipi osiloskop PCE-UT 81B  ve multimetre kombinasyonu bu cihazı yerinde tamir yapan teknisyenler ve tabiii ki de atölye için ideal bir enstrüman haline getirmektedir. 160 x 160 piksel çözünürlüğe sahip monokrom LCD ekran, arka plan aydınlatması ile kolaylıkla okunabilir. “Auto-Set” tuşu hızlı ve kolay çalışmayı mümkün kılmaktadır. Ek olarak, el tipi osiloskop 10 sinyale kadar sinyai ileride analiz için ekranda geri getirebilen dahili hafızaya sahiptir. Entegre multimetre standart fonksiyonlara sahiptir: gerilim, akım ve direnç ölçümü, süreklilik ve diyod testi. Ayrıca frekans ve kapasite ölçümü gibi ek fonksiyonları da vardır. Gerilim, akım ve frekans ölçümlerinde, sadece ölçüm değerini ya da bant genişliğiyle ölçüm değerini ekranda gösterme seçeneği mevcuttur. Optik olarak yalıtılmış USB giriş ile ölçüm değerlerini ve sinyal gelişimini bilgisayara aktarabilirsiniz. Bir biligsayar yardımıyla uzun süreli ölçüm değerlerini kaydedebilirsiniz. Burada  el tipi osiloskop ve buna benzer çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz. Bu el tipi osiloskopun teknik bilgileri için aşağıdaki teknik özelliklere bakınız.
El tipi osiloskop ya da web sitemizde bulunan diğer cihazlar hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz sizlere yardımcı olmaktan memnuniyet duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.:     (+90) 0 212 471 11 47
Faks:   (+90) 0 212 705 53 93
veya Servis sayfamızdanda ulaşabilirsiniz.

- 40 MS/s ölçüm kotası
- Analog bant genişliği: 8 Mhz
- Otomatik ölçüm aralıklı multimetre
- Rahat kullanım için Auto-Set
- Arka plan aydınlatmalı grafik ekran (160 x 160
  piksel)
- Maksimum 10 imajlık dahili hafıza

- DMM ölçüm verileri ve ölçüm dalgaları aktarımı
  için USB arayüz
- Bir bilgisayar bağlantısıyla veri kaydetme
  fonksiyonu
- Pil ve elektrik ile kullanım imkanı
- Güvenlik: CAT II/1000 V, CAT II/60
- Opsiyonel olarak sertifikalı ISO kalibrasyon

Teknik özellikler

Osiloskop

Giriş kanalları

1

Frekans bant genişliği

8 MHz

Ölçüm kotası

40 MS/s

Giriş

AC, DC

Giriş empedansı

10 MΩ

Hassasiyet

Dikey:  ±5,0 % + 1 Pix.
Yatay: ±0,1% + 1 Pix.

Giriş koruması

1000 V (peak-peak)

Dikey sapma

20 mV/div - 500 V/div

Yatay sapma

100 ns - 5 s/div

Tetik (trigger)

Pozitif veya negatif kenar

A/D video güç çevirici

Çözünürlük: 8 bit

Ölçüm dalgası hafızası

10 eğri

Multimetre

Ölçüm aralığı seçimi

Otomatik, el ile

DC gerilim ölçüm aralığı

400 mV - 400 V / (±0,8 % + 8 dijit)
1000 V / (±0,1 % + 8 dijit)

AC (40 – 400 Hz) gerilim aralığı

4 V - 400 V / (±1 % + 15 dijit)
750 V / ± (1,2 % + 15 dijit)

DC akım aralığı / hassasiyet

400 µA - 4000 µA / ± (1,0 % + 8 dijit)
40 mA - 400 mA / ± (1,2 % + 8 dijit)
4 A - 10 A / ± (1,5 % + 8 dijit)

AC akım aralığı / hassasiyet

400 µA - 4000 µA / ± (1,5 % + 8 dijit)
40 mA - 400 mA / ± (2 % + 8 dijit)
4 A - 10 A / ± (2,5 % + 5 dijit)

Direnç aralığı / hassasiyet

400 Ω / ± (1,2 % + 5 dijit)
40 kΩ - 400 kΩ / ± (1,0 % + 5 dijit)
4 MΩ / ± (1,2 % + 5 dijit)
40 MΩ / ± (1,5 % + 5 dijit)

Kapasite aralığı / hassasiyet

40 nF / ± (3,0 % + 10 dijit) REL fonksiyonu ile
400 nF - 40 µF / ± (3,0 % + 8 dijit)
100 µF / ± (4,0 % + 8 dijit)

Frekans aralığı / hassasiyet

10 Hz - 10 MHz / ± (0,1 % + 3 dijit)

Regülasyon faktörü

% 0,1 - 99,9

Genel özellikler

Ekran

160 x 160 piksel, 63 x 65 mm, yüksek çözünürlüklü grafik, arka plan aydınlatmalı

Otomatik kapanma

Ayarlanabilir / devre dışı bırakılabilir

Güç kaynağı

4 x 1,5 V AA pil veya harici elektrik komponenti

Bilgisayar girişi

USB

Boyutlar

200 x 100 x 48 mm

Ağırlık

498 gr.

Standartlar

IEC 61010 CAT II 1000 V, CAT III 600 V

El tipi osiloskop PCE-UT 81B’nin ekipmanı

Optik olarak yalıtılmış giriş gövdenin arkasında bulunur.

Ekranda dalga şekilleri ve ölçüm değerleri gösterilir.

El tipi osiloskop PCE-UT 81B’nin yazılımı

El tipi osiloskopun yazılımı ile ölçüm değerleri okunabilir. Metin biçiminde gösterime ek olarak grafik gösterim mevcuttur. Seçilen devire göre akütel değer tabloya yazılır ve kaydedilir. İleri işlemler için Excel'e aktarım mümkündür.

El tipi osiloskop PCE-UT 81B’nin uygulamaları

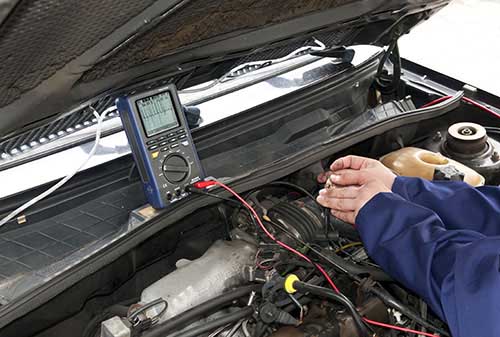

Yukarıda el tipi osiloskop çalışırken görülmektedir. Kompkat ve hafif gövdede biraraya getirilmiş fonksiyonlar ve pil ile çalışma cihazı hareketli kullanım için ideal kılmaktadır. Uzun süreli bir periyod için PC'ye veri aktarımı düşünüldüğünde ise teslimata dahil elektrik adaptörüyle güç sağlamak mümkündür. Bu yüzden tamir atölyesinde kullanıma da çok uygundur.

Teslimat içeriği
1x PCE-UT 81B el tipi osiloskop, 1x USB veri kablosu dahil yazılım, 1x test kablosu seti,
1x taşıma çantası, 1x adaptör / AC şarj, kullanım kılavuzu

Opsiyonel öğeler

 - ISO kalibrasyon sertifikası
   Osiloskopu dahili kalite kontrole dahil etmek
   isteyen ya da yıllık yeniden kalibrasyona
   eklemek isteyen şirketler için. ISO
   standardına uygun sertifika, bütün ölçüm
   değerlerinin yer aldığı bir laboratuar
   kalibrasyonundan oluşmaktadır. ISO
   kalibrasyon sertifikası gerilim (AC / DC) veya
   akım (AC / DC) içindir.
