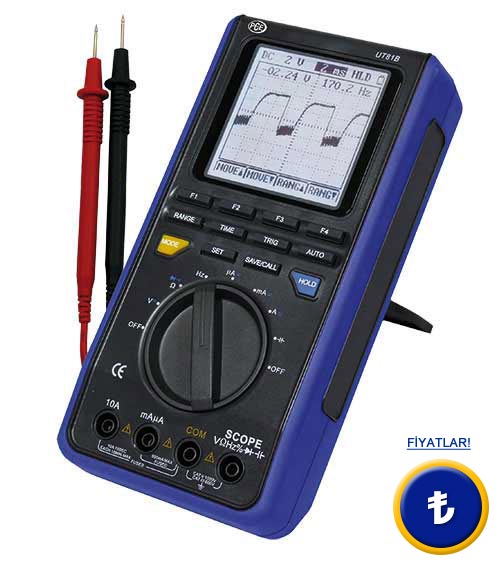

PCE-UT 81 C El tipi Osiloskop
16 Mhz bant genişliği / entegre Multimetre / Frekans sayıcı / USB giriş / dahili hafıza / Kapasite Ölçer

El tipi osiloskop PCE-UT 81B, çeşitli uygulamalarla çalışmayı mümkün kılan çok fonksiyonlu bir ölçüm cihazıdır. El tipi osiloskop PCE-UT 81B  ve multimetre kombinasyonu bu cihazı yerinde tamir yapan teknisyenler ve tabiii ki de atölye için ideal bir enstrüman haline getirmektedir. 160 x 160 piksel çözünürlüğe sahip monokrom LCD ekran, arka plan aydınlatması ile kolaylıkla okunabilir. “Auto-Set” tuşu hızlı ve kolay çalışmayı mümkün kılmaktadır. Ek olarak, el tipi osiloskop 10 sinyale kadar sinyai ileride analiz için ekranda geri getirebilen dahili hafızaya sahiptir. Entegre multimetre standart fonksiyonlara sahiptir: gerilim, akım ve direnç ölçümü, süreklilik ve diyod testi. Ayrıca frekans ve kapasite ölçümü gibi ek fonksiyonları da vardır. Gerilim, akım ve frekans ölçümlerinde, sadece ölçüm değerini ya da bant genişliğiyle ölçüm değerini ekranda gösterme seçeneği mevcuttur. Optik olarak yalıtılmış USB giriş ile ölçüm değerlerini ve sinyal gelişimini bilgisayara aktarabilirsiniz. Bir biligsayar yardımıyla uzun süreli ölçüm değerlerini kaydedebilirsiniz. Burada  el tipi osiloskop ve buna benzer çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz. Bu el tipi osiloskopun teknik bilgileri için aşağıdaki teknik özelliklere bakınız.
El tipi osiloskop ya da web sitemizde bulunan diğer cihazlar hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz sizlere yardımcı olmaktan memnuniyet duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.:     (+90) 0 212 471 11 47
Faks:   (+90) 0 212 705 53 93
veya Servis sayfamızdanda ulaşabilirsiniz.

- 80 MS/s ölçüm kotası
- Analog bant genişliği: 16 Mhz
- Otomatik ölçüm aralıklı multimetre
- Rahat kullanım için Auto-Set
- Arka plan aydınlatmalı grafik ekran

- Ölçüm verilerin aktarımı için USB arayüz
- Bir bilgisayar bağlantısıyla Data Logger
  fonksiyonu
- Güvenlik: CAT II/1000 V, CAT II/60
- 10 resime kadar dahili hafıza

El tipi Osiloskop PCE-UT 81 C'nin Teknik özellikleri

Multimetre

DC Gerilim ölçüm aralığı / Hassasiyet

400 mV / ± (0.8 % + 8 dijit)
40 V / ± (0.8 % + 8 dijit)
400 V / ± (0.8 % + 8 dijit)
1000 V / ± (0.8 % + 8 dijit)

AC Gerilim ölçüm aralığı / Hassasiyet

4 V / ± (1 % + 15 dijit)
40 V / ± (1 % + 15 dijit)
400 V / ± (1 % + 15 dijit)
750 V / ± (1 % + 15 dijit)

DC Akım gücü ölçüm aralığı / Hassasiyet

400 µA / ± (1 % + 8 dijit)
4000 µA / ± (1 % + 8 dijit)
40 mA / ± (1 % + 8 dijit)
400 mA / ± (1 % + 8 dijit)
4 A / ± (1 % + 8 dijit)
10 A / ± (1 % + 8 dijit)

AC Akım gücü ölçüm aralığı / Hassasiyet

400 µA / ± (1,5 % + 8 dijit)
4000 µA / ± (1,5 % + 8 dijit)
40 mA / ± (1,5 % + 8 dijit)
400 mA / ± (1,5 % + 8 dijit)
4 A / ± (1,5 % + 8 dijit)
10 A / ± (1,5 % + 8 dijit)

Direnç ölçüm aralığı / Hassasiyet

400 Ω / ± (1 % + 5 dijit)
4 KΩ / ± (1 % + 5 dijit)
40 KΩ / ± (1 % + 5 dijit)
400 KΩ / ± (1 % + 5 dijit)
4 MΩ / ± (1 % + 5 dijit)
40 MΩ / ± (1 % + 5 dgt.)

Kapasite ölçüm aralığı / Hassasiyet

40 nF / ± (3 % + 8 dijit)
400 nF / ± (3 % + 8 dijit)
4 µF / ± (3 % + 8 dijit)
40 µF / ± (3 % + 8 dijit)
100 µF / ± (3 % + 8 dijit)

Frekans ölçüm aralığı / Hassasiyet

10 Hz ... 10 MHz / ± (0,1 % + 3 dijit)

Osiloskop

Analog bant genişliği

16 MHz

Gerçek Zamanlı Ölçüm hızı

80 MS/s

Dikey Hassasiyet

± (5 % + 1 dijit)

Input Hassasiyeti

20 mV / div ... 500 V / div

Yataz Hassasiye

± (0,1 % + 1 dgt.)

Zaman dayalı aralık seçilim

50 ns/div ... 5 s/div

Genel Özellikler

Görselleştirilebilir en büyük sayı

4000

Aralık seçimi

otomatik, manuel

Çalışma döngüsü

0,1 - 99,9 %

Ekran

160 x 160 Piksel monokron Grafik, arka plan aydınlatmalı

Hafıza

10 Resim

Kontrast ve Parlaklık

ayarlanabilir

Pil durum göstergesi

evet

USB Interface

evet

DCV için giriş empedansı

yakl. 10 MΩ

Otomatik kapanma

seçilebilir / devre dışı bırakılabilir

Güç kaynağı

4 x 1,5 V AA Piller (R6) veya harici elektrik Adaptörü

Boyutlar

200 x 100 x 48 mm

Ağırlık

498 gr.

Standartlar

IEC 61010 CAT II 1000 V, CAT III 600 V

El tipi Osiloskop PCE-UT 81 C’nin ekipmanı

Optik olarak yalıtılmış giriş gövdenin arkasında bulunur.

Ekranda dalga şekilleri ve ölçüm değerleri gösterilir.

El tipi Osiloskop PCE-UT 81B’nin yazılımı

El tipi Osiloskopun yazılımı ile ölçüm değerleri okunabilir. Metin biçiminde gösterime ek olarak grafik gösterim mevcuttur. Seçilen devire göre akütel değer tabloya yazılır ve kaydedilir. İleri işlemler için Excel'e aktarım mümkündür.

El tipi Osiloskop PCE-UT 81 C’nin uygulamaları

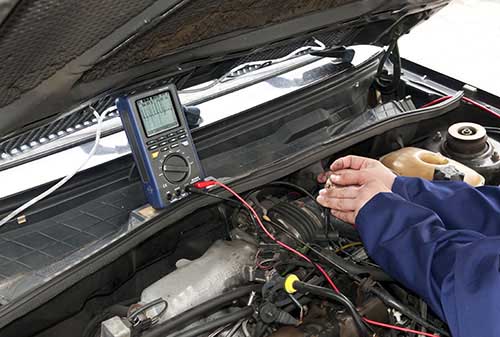

Yukarıda el tipi osiloskop çalışırken görülmektedir. Kompkat ve hafif gövdede biraraya getirilmiş fonksiyonlar ve pil ile çalışma cihazı hareketli kullanım için ideal kılmaktadır. Uzun süreli bir periyod için PC'ye veri aktarımı düşünüldüğünde ise teslimata dahil elektrik adaptörüyle güç sağlamak mümkündür. Bu yüzden tamir atölyesinde kullanıma da çok uygundur.

El tipi Osiloskop PCE-UT 81 C’ninTeslimat içeriği
1x PCE-UT 81 C El tipi Osiloskop, 1x USB veri kablosu dahil Yazılım, 1x Test Kablosu Seti,
1x Taşıma Çantası, 1x Adaptör / AC Şarj, 1x Piller, Kullanım Kılavuzu

El tipi Osiloskop PCE-UT 81 C için ek öğeler

- ISO kalibrasyon sertifikası
   Osiloskopu dahili kalite kontrole dahil etmek
   isteyen ya da yıllık yeniden kalibrasyona
   eklemek isteyen şirketler için. ISO
   standardına uygun sertifika, bütün ölçüm
   değerlerinin yer aldığı bir laboratuar
   kalibrasyonundan oluşmaktadır. ISO
   kalibrasyon sertifikası gerilim (AC / DC) veya
   akım (AC / DC) içindir.
