Debi-Ölçüm Çaprazı
Akış hızını ve hacim akışını belirlemeke için Model X8 ve X16 / Sistem direncine az etki

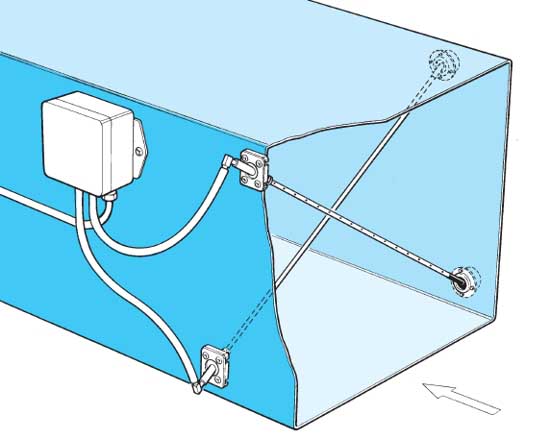

Debi-Ölçüm Çaprazı Model X8 ve X16 dörtgen hava kanalları için elementer basınç dönüştürücü olarak geliştirilmiştir ve böylece kolay ve uygun ama hava kanallarına montaj edilen diğer Basınç Sensörlerine yeterli olacak kadar alternatif bir Cihazdır. Debi-Ölçüm Çaprazı Model X8 ve X16 montaj kit'i olarak teslim edilir ve genel olarak maksimum 1400 mm (Model X16) veya 700 mm (Model X8) çaprazına kadar bütün kanal boyutlarına uygundur. Ölçüm Çaprazları akış hızın ve takiben hacim akışın hesaplaması için Fark basınç-Dönüştürücülerdir. Sistem direncine karşı etkisi çok düşüktür. Toplam basınç belirli aralıklarla sıralanmış diyagonal olarak delikler ile bir çizgide kaydedilir ve ortalanır. Dinamik Basın-Oranı sub statik basıncı çekildiğinde hesaplanır. Bu ikinci boru ile belirlenir ve sistemde statik basınçtan her zaman daha küçüktür. Bundan dolayı ve düşük engelleme etkisiyle ölçüm sinyalin iki katı güçlenmesi sağlanır. Monte edilmiş durumdaki ilk ölçüm ile Ölçüm Çaprazı kalibre edilir. Burada Debi-Ölçüm Çaprazı ve bu cihaza benzer çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz. Bu Debi-Ölçüm Çaprazın teknik bilgileri için aşağıdaki teknik özelliklere bakınız.
Debi-Ölçüm Çaprazı ya da web sitemizde bulunan diğer cihazlar hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz sizlere yardımcı olmaktan memnuniyet duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.:     (+90) 0 212 471 11 47
Faks:   (+90) 0 212 705 53 93
veya Servis sayfamızdanda ulaşabilirsiniz.

- basit yapı
- güçlendirilmiş basınç fark sinyali
- kolay kurulum

- yüksek tekrarlanabilirlik
- Basınç Ölçüm Dönüştürücüler ile uygundur
- minimum bakım

Debi-Ölçüm Çaprazın Teknik özellikleri

Model

Boru-Çap

maksimum diyagonal ile kanallar için uygundur

Çalışma sıcaklığı

Hız aralığı

Hassasiyet

Debi-Ölçüm Çaprazın Teslimat içeriği

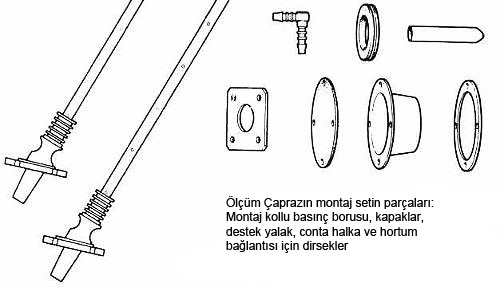

Set Debi-Ölçüm Çaprazı ve ayrıca bütün montaj parçalarından oluşmaktadır. Ölçüm Dönüştürücü teslimata dahil değildir.

Sinyal değerlendirme:

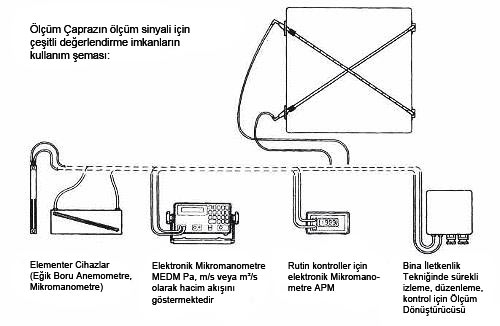

Ölçüm Çaprazları Ölçüm Dönüştürücüleridir. Sinyali görselleştirilmesi veya başka türlü değerlendirilmesi için buna göre uygun Ölçüm Cihazına ihtiyaç vardır. Değerlendirme Cihazın seçimi yapılacak ölçüme bağlıdır ve aşağıdaki resimde gösterilir.

Fark Basınç Sinyali basıncı, akış hızını veya direkt olarak hacim akışını belirlemek için değerlendirme Cihazına aktarılır. Karekök veya doğrusal analog çıkış ile uygun Ölçüm Dönüştürücüsüyle (yerinde göstergeli veya göstergesiz) Ölçüm Çaprazı hacım akışın ölçümü ve kontrolü için komple ve ucuz bir paket haline gelmektedir.

Montaj
Montaj atölyede gerçekleştirilebilir ama yerindede çok kolaydır. Teslimata bütün gerekli montaj parçaları dahildir.

Paslanmaz çelikten olan iki Basınç Dönüştürücüsünün boruları gerekli boyutlara kesilir, kanal duvarı teslimata dahil olan şablona göre delinir, Ölçüm Çaprazı içeri sokulur, sabitlenir ve bağlantı parçaları Ölçüm Cihazı veya Ölçüm Dönüştürücüsü (Ölçüm Cihazı ve Ölçüm Dönüştürücüsü dahil değildir) ile bağlanır.

Kullanım alanları:
Ölçüm Çaprazı havalandırma, klima ve yöntem tekniğin geniş kullanım alanında tekrarlanabilir iyi sonuçlar sunmaktadır. Üniversal teslimat boyutu ile mevut kurulumlardaki eklemeler için Ölçüm Çaprazları çok uygundur ve Hacım Akış-Ölçümleri ile değer yükselmesi imkanı bulmaktadır. Yüksek kaliteli işlemlerin, örn. Wilson-Dam İzgarasi, sistemlerin yüksek maliyeti yüzünden veya yüksek hassasiyetin primer talep olmamasından bunların kullanımı çok avantajlıdır.

Ek öğeler:
Ek öğe olarak elektronik karekökü ile uygun Basın Ölçüm Dönüştürücülerini sunmaktayız. Yani bu analog sinyalin Ölçüm Çaprazındaki akış hızı veya hacim akışı ile orantılı olduğu anlamına gelir. Böylece analog 0...10 Volt çıkış ile hemen bağlanabilir  ölçüm sistemini elde edebilirsiniz. Sizlere ek olarak 0/4 ... 20 mA-Çıkışlı Ölçüm Dönüştürücüsü sunabiliriz. Bunun için bizimle irtibata geçmeniz yeterlidir.
