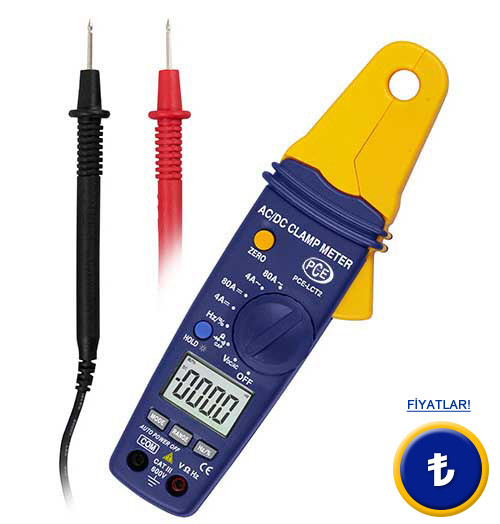

PCE-LCT 2 Akım ölçüm pensi

80 A AC/DC’ye kadar dijital ampermetre kıskacı direnç ölçümleri / 600 V AC/DC’ye kadar kapasite ve voltaj, analog çıkış / Diyot, direnç ve kapasite kontrolü / Maksimum iletken çap 12 mm

Akım ölçüm pensi PCE-LCT 2 alternatif akımları ölçer ve 80 A’ya kadar devam eder. Aynı zamanda, bu akım ölçüm pensi, ölçümler, voltaj kontrollerinin alternatifleri ve devamlılığı, dirençler, diyotlar, kapasitörler ve frekanslar için kullanılır. Bu akım ölçüm pensi, elektrikli veya elektronik motor denetimi için ideal bir araç sağlar; bu nedenle herhangi bir araç kutusu mevcut olmalıdır. Bu akım ölçüm pensin iletken maksimum çapı 23 mm’dir. Akım ölçüm pensi PCE-LCT 2’nin şeklindeki ucu sayesinde, elektrikli dolapları ölçmek mümkündür. Geniş ekranı, 0,001 çözünürlüğüne sahip ve böylece yüksek hassasiyetli ölçümler sağlar. Değerleri okumaya izin vermeyen akım ölçüm pensi ile ölçümler yapılması zorununluluğu durumda, PCE-LCT 2'den bir konvansiyonel multimetreye bağlanabilir ve ordaki değerler okunabilir. Analog sinyal, amper başına 10 mV. Burada akım ölçüm pensi ve buna benzer çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz. Bu akım ölçüm pensin teknik bilgileri için aşağıdaki teknik özelliklere bakınız.
Akım ölçüm pensi ya da web sitemizde bulunan diğer cihazlar hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz sizlere yardımcı olmaktan memnuniyet duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.:     (+90) 0 212 471 11 47
Faks:   (+90) 0 212 705 53 93
veya Servis sayfamızdanda ulaşabilirsiniz.

- 80 A’e kadar akım ölçümü
- 600 V’a kadar kadar voltaj ölçïmü
- Diyot, direnç ve kapasite kontrolü
- Maksimum iletken çap 12 mm
- 4000 dijit arka aydınlatma ekranı

- 1 mA yüksek çözünürlüklü
- Analog çıkış
- IEC 61010-2-032 uyumlu: CAT III, 600 V
- Ekrandaki tepe değeri ezberi
- Test kabloları teslimat içeriğinde

Teknik özellikler

Voltaj ölçümü (DC A)

Ölçüm aralıkları

Çözünürlük

Hassasiyet (ölçüm değeri)

0 A ... 4 A

1 mA

± (2,8 % + 10 dijit)

0 A ... 80 A

100 mA

± (3% + 8 dijit)

Akım ölçümü (AC A, 50/60 Hz)

Ölçüm aralıkları

Çözünürlük

Hassasiyet (ölçüm değeri)

0 A ... 4 A

1 mA

± (3 % + 10 dijit)

0 A ... 80 A

100 mA

± (3% + 8 dijit)

Voltaj ölçümü (DC V)

Ölçüm aralıkları

Çözünürlük

Hassasiyet (ölçüm değeri)

0 V ... 400 mV

0,1 mV

± (1 % + 15 dijit)

0 V ... 4 V

1 mV

± (1 % + 3 dijit)

0 V ... 40 V

10 mV

± (1,5 % + 3 dijit)

0 V ... 400 V

100 mV

± (1,5 % + 3 dijit)

0 V ... 600 V

1 V

± (2 % + 15 dijit)

Akım ölçümü (AC V, 50/60 Hz)

Ölçüm aralıkları

Çözünürlük

Hassasiyet (ölçüm değeri)

0 V ... 400 mV

0,1 mV

± (1 % + 30 dijit)

0 V ... 4 V

1 mV

± (2 % + 5 dijit)

0 V ... 40 V

10 mV

± (2 % + 5 dijit)

0 V ... 400 V

100 mV

± (2 % + 5 dijit)

0 V ... 600 V

1 V

± (2 % + 5 dijit)

Direnç ölçümü

Ölçüm aralıkları

Çözünürlük

Hassasiyet (ölçüm değeri)

0 Ω ... 400 Ω

0,1 Ω

± (1 % + 4 dijit)

0 Ω ... 4 kΩ

1 Ω

± (1,5 % + 2 dijit)

0 Ω ... 40 kΩ

10 Ω

± (1,5 % + 2 dijit)

0 Ω ... 400 kΩ

100 Ω

± (1,5 % + 2 dijit)

0 Ω ... 4 MΩ

1 kΩ

± (2,5 % + 3 dijit)

0 Ω ... 40 MΩ

10 kΩ

± (3,5 % + 5 dijit)

Kapasite ölçümü

Ölçüm aralıkları

Çözünürlük

Hassasiyet (ölçüm değeri)

0 F ... 40 nF

10 pF

± (5 % + 30 dijit)

0 F ... 400 nF

100 pF

± (3 % + 5 dijit)

0 F ... 4 µF

1 nF

± (3,5 % + 5 dijit)

0 F ... 40 µF

10 nF

± (3,5 % + 5 dijit)

0 F ... 100 µF

100 nF

± (5 % + 5 dijit)

Frekans ölçümü

Ölçüm aralıkları

Çözünürlük

Hassasiyet (ölçüm değeri)

0 Hz ... 5 Hz

0,001 Hz

± (1,5 % + 5 dijit)

0 Hz ... 50 Hz

0,01 Hz

± (1,2 % + 2 dijit)

0 Hz  ... 500 Hz

0,1 Hz

Hassasiyet: 10 V RMS min. 20 % ... 80 %’lik bir görev döngüsü ile

0 Hz ... 5 kHz

0,001 kHz

0 Hz ... 50 KHz

0,01 kHz

0 Hz ... 500 KHz

0,1 kHz

0 Hz ... 5 MHz

0,001 MHz

0 Hz ... 10 MHz

0,01 MHz

Düzenleme faktörü

Ölçüm aralıkları

Çözünürlük

Hassasiyet (ölçüm değeri)

0,5 % ... 99 %

0,1 %

± (1,2 % + 2 dijit)

Darbe genişliği: 100 µs ... 100 ms
Frekans: 5 Hz ... 150 kHz
Hassasiyet: 10 V RMS / min.

Genel teknik özellikleri

Ekran

4000 dijit arka aydınlatma ekranı

Ölçülebilir elektrik miktarı

AC V, AC A, DC V, DC A, direnç, kapasite, ağ frekansı, düzen faktörü

Güvenlik standartları

CAT III 600 V

Kıskaç çapı

12 mm

Giriş empedansı

7,8 MΩ

Analog çıkışı

10 mV / Amper

Çıkış empedansı

3 kΩ

Çalışma sıcaklığı

-10 °C ... 50 °C

Nem

< 90 % n.o.

Beslenme

2 x 1,5 V AAA pil

Ağırlık

200 gr.

Boyutlar

200 x 50 x 35 mm

Teslimat içeriği

1 x PCE-LCT 2 akım ölçüm pensi, 2 x 1,5 V AA pil 1 x taşıma çantası, kullanım kılavuzu

Burada akım ölçüm pensi PCE-LCT 2'nin teslimat içeriği görüyorsunuz.

Burada, bir elektrikli dolapta ki akım ölçüm pensi ile nasıl ölçüldügünü görüyorsunuz.
