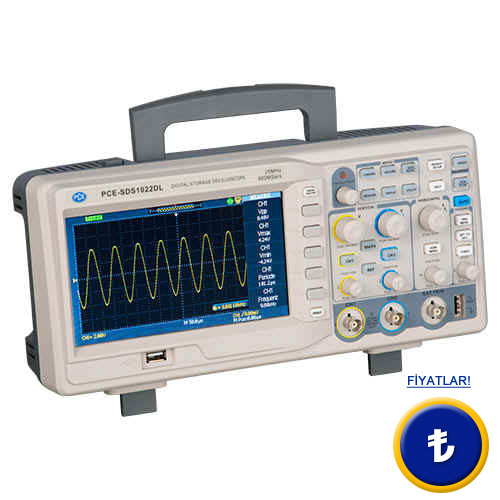

PCE-SDS 10xx Serisi 2-Kanal Kaydedici Osiloskop

7'' TFT-Ekranlı 2-Kanal Kaydedici Osisloskopi / USB bağlantı / RS-232 bağlantı / 12 entegre edilmiş menü dili / 2 ölçüm kanalı + 1 Trigger kanalı

2-Kanal Kaydedici Osiloskop PCE-SDS 10xx Serisi, 7'' geniş renkli ekranıyla dikkatleri üstüne çekmektedir. 50 MHz geniş bant aralığı sayesinde 2-Kanal Kaydedici Osiloskop PCE-SDS 10xx Serisi elektronik ve ölçüm teknolojisinde geniş bir uygulama alanını kapsamaktadır. 1 GS/s'ye kadar olan çok büyük örnekleme hızı sayesinde sinyalleri çok yüksek kesinlikle analiz eder. Ayrıca 10 ns hassaslığı ile 2-Kanal Kaydedici Osiloskoptaki en küçük pikleri bile gösterebilir. Cihazın ön kısmındaki USB bağlantısı, 2-Kanal Kaydedici Osiloskopun ekranından kaydedilen sinyalleri bir Flaş belleğe kaydetme imkanı sunmaktadır. “Auto” tuşu ile analiz edilen sinyal için otomatik olarak ayar bulma ve uygulama yapılabilir. 2-Kanal Kaydedici Osiloskopun kontrol paneli hızlı ve rahat bir kontrol sağlar. Ayrıca 2-Kanal Kaydedici Osiloskop FFT analizi gibi bir sinyalin değerlendirilmesi için bir çok matematik Fonksiyonu sunmaktadır. Hafifliği ile de hareketli kullanıma uygundur. Burada 2-Kanal Kaydedici Osiloskop ve bu cihaza benzer çeşitli cihazlar hakkında daha fazla bilgiyi bulabilirsiniz. Bu 2-Kanal Kaydedici Osiloskopun teknik bilgileri için aşağıdaki teknik özelliklere bakınız.
2-Kanal Kaydedici Osiloskop ya da web sitemizde bulunan diğer cihazlar hakkında sorularınız varsa teknisyenlerimiz ve mühendislerimiz sizlere yardımcı olmaktan memnuniyet duyacaklardır.
Ulaşım bilgileri:
E-Mail: info@pce-cihazlari.com.tr
Tel.:     (+90) 0 212 471 11 47
Faks:   (+90) 0 212 705 53 93
veya Servis sayfamızdanda ulaşabilirsiniz.

- 1 GS/s'ye kadar gerçek zamanlı
  örnekleme hızı
- maksimum hassaslık: 10 ns
- 25 / 50 MHz bant genişliği
- otomatik ölçüm Fonksiyonu
- 2 ölçüm kanalı

- Flaş belleğin direkt bağlantı imkanı
- RS232 Arayüz
- 7" Widescreen TFT-Ekran
- CAT II, 400 V güvenlik
- 12 Menü Dili

Teknik özellikler

PCE-SDS 1022DL

PCE-SDS 1052DL

Girişler

Giriş kaplini

AC, DC, GND

Giriş empedansı

1 MΩ ± 2 % || 17 pF ± 3 pF

maksimum giriş gerilimi

400 V_ss (DC + AC), CAT I, CAT II

Sonda ucu ilişkisi

1X, 10X, 100X, 1000X

Dikey komponent

Hassaslık

2 mV ~ 10 V/div

Çözünürlük

8 Bit

Kanal

2

Analog bant genişliği

25 MHz

50 MHz

Alt sınır frekansı

≤ 10 Hz

Matematiksel Fonksiyonları

Toplama, çıkarma, bölme, çarpma, FFT analizi, İnterpolasyon: sin (x) / x

Bant genişliği sınırı

Mevcut değil

20 MHz ± 40 %

Yatay komponent

Geçici taban

1 ns ... 50 s

2,5 ns ... 50 s

Hafıza derinliği

32000 Nokta

1-Kanal ölçümde örnekleme hızı

1 GSa/s

2-Kanal ölçümde örnekleme hızı

500 MS/s

Trigger

Trigger sinyali

Yan, genişlik impuls, video, tetikleyici pozisyonu serbest ayarı

Tetikleyici kaynağı

CH1, CH2, EXT

Trigger çeşitleri

Auto, Normal, Single

Trigger kaplin

AC, DC, LF rej., HF rej

Seviye aralığı

CH1 ve CH2: ekranın merkezinden ± 6 DIV
EXT: ± 1,2 V

Hold off

100 ns ... 1,5 s

Hardware frekans sayıcı

Çözünürlük

6 Bytes

Frekans aralığı

DC Kaplin, 10 Hz ... F_maks

Sinyal çeşitleri

Bütün Trigger sinyalleri (genişlik ve veideo impulslar hariç)

Genel özellikler

Ekran

7" Renkli-TFT

Çözünürlük

480 x 234 Piksel

Renk yoğunluğu

64000 Renk

Çevresel koşullar

Çalışma: +10 °C ... +40 °C, maks. 85 % H.r.
24 saat için
Depolama: -20 °C ... +60 °C maks. 85 % H.r.
24 saat için

Güç kaynağı

100 ... 240 V AC CAT II, 45 Hz ... 440 Hz

Emilen güç

50 VA maks.

Boyutlar

305 x 133 x 154 mm

Ağırlık

2,3 kg

2-Kanal Kaydedici Osiloskop PCE-SDS 10xx Serisi’nin Teslimat içeriği
1 x PCE-SDS 1022 DL veya  PCE-SDS 1052 DL 2-Kanal Kaydedici Osiloskop, 2 x Sonda ucu,
1 x Yazılım, 1 x elektrik Kablosu, 1 x Kullanım Kılavuzu

Kullanım örnekleri

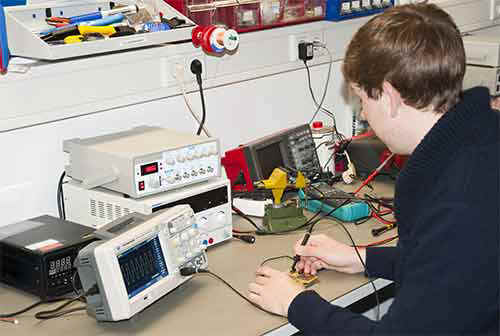

Burada 2-Kanal Kaydedici Osiloskop, sorunlu bir devrenin hata analizini yaparken görülmektedir.

2-Kanal Kaydedici Osiloskopun arka kısmı

        -         PASS / FAIL Çıkışı
-         RS-232 Çıkışı
-         USB-Bağlantısı

2-Kanal Kaydedici Osiloskopun 7'' TFT ekranında bir sinüsodial sinyalin görüntülenmesi

Opsiyonel öğeler

PCE-SDS 10xx Serisi 2-Kanal Kaydedici Osiloskop için yedek sondalar

- C1XX-Serisi Akım Transformatörü

52 mm'lik çap ile Akım Transformatörü, maks. 1000 A AC, Güç ve yüksek titreşim ölçümü

- Y-Serisi Akım Transformatörü
Maks. 500 A'e kadar Akım Transformatörü, maks. 30 mm muhafaza çapı, Multimetre / Osiloskop için

- ISO Kalibrasyon Sertifikası
2-Kanal Kaydedici Osiloskopu dahili kalite kontrole dahil etmek isteyen ya da yıllık yeniden Kalibrasyona eklemek isteyen Şirketler için. ISO Standardına uygun Sertifika, bütün ölçüm değerlerinin yer aldığı bir Laboratuar Kalibrasyonundan oluşmaktadır.
